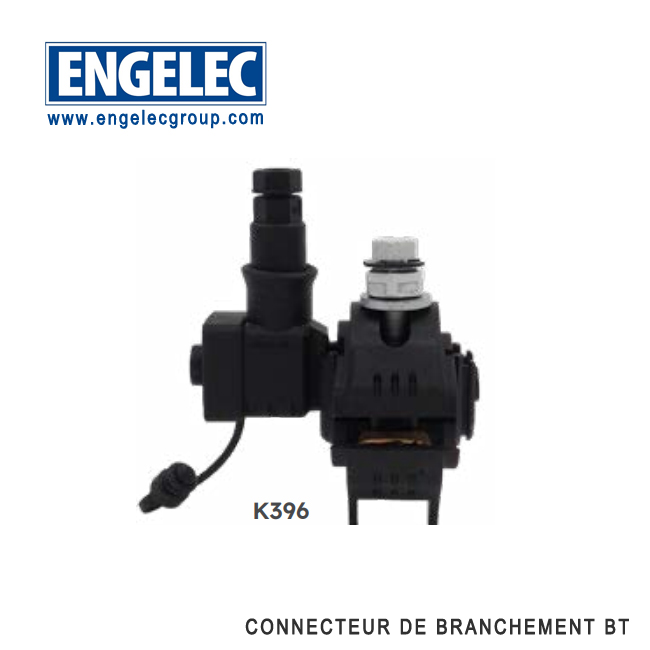

K396
ENGELEC
Availability: | |
---|---|
Connecteur de branchement pour conducteur nu à serrage indépendant
UTILISATIONC
Ce connecteur s'utilise pour réaliser la dérivation d'un conducteur isolé sur un réseau aérien basse tension en conducteurs isolés de manière indépendante. Alors que la connexion du conducteur principal est à perforation d'isolant, celle du dérivé est à dénudage.

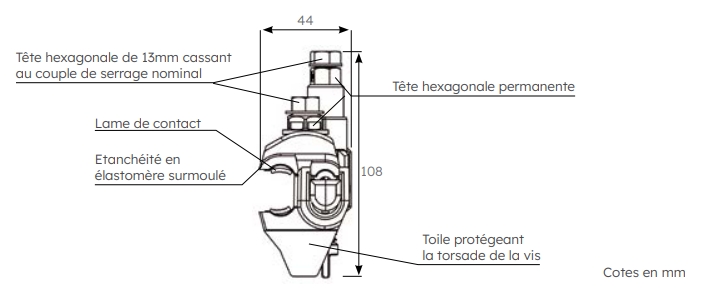

DESCRIPTION
- Les vis de serrage sont hors tension électrique.
- L’efffcacité du serrage est assurée par des vis à tête fusible.
- Le dérivé à serrage indépendant peut admettre des conducteurs isolés en cuivre ou en aluminium à âmes câblées ou massives de sections comprises entre 2,5 à 35mm² à dénuder.
Ce connecteur répond aux critères de la NF C 33-020.
MISE EN OEUVRE
- Installer le connecteur sur le conducteur principal nu préalablement brossé sous graisse neutre.
- Utiliser une clé de 13mm et serrer le connecteur sur le conducteur principal nu jusqu’à rupture de la tête fusible. - La tête de vis permanente de 17mm est uniquement prévue pour le démontage éventuel. Ne pas s’en servir pour resserrer la vis après la rupture de la première tête de 13mm.
- Dénuder le conducteur dérivé sur la longueur préconisée et brosser sous graisse neutre.
- L'introduire dans le dérivé à fond, en perforant la toile d'étanchéité.
- Serrer avec une clé de 13mm jusqu'à rupture de la tête fusible en maintenant le dérivé et le connecteur dans la main.
- La mise en œuvre peut se faire sous tension mais sans charge sur le conducteur dérivé.
- Dans le cas du démontage et du remontage du dérivé, serrer la vis au couple indiqué sur la tête.
- La déconnexion peut se faire sous tension, mais hors charge.
Connecteur pour conducteur nu à serrage indépendant
