Connecteur de branchement multidérivé
UTILISATIONC
Ce connecteur s'utilise pour réaliser la dérivation de 2 ou 4 conducteurs isolés sur un réseau aérien basse tension en conducteurs isolés.
DESCRIPTION

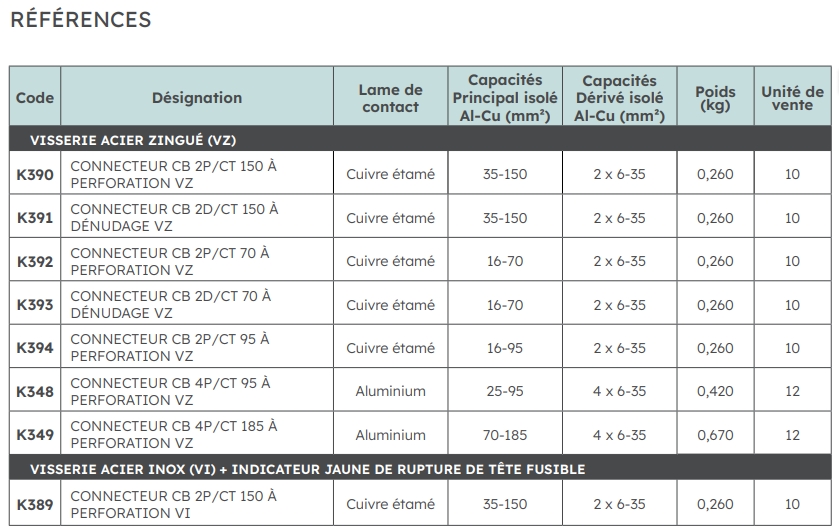

Caractéristiques générales du connecteur :
- La tenue diélectrique dans l'eau est supérieure à 6kV.
- Les vis de serrage sont hors tension électrique.
- L'efffcacité du serrage est assurée par des vis à tête fusible.
- Le dérivé des versions K391 et K393 est à dénudage. Il est à perforation d'isolant pour les autres modèles.
- Ce dérivé à serrage indépendant peut admettre des conducteurs isolés en cuivre ou en aluminium à âmes câblées ou massives de sections comprises entre 6 et 35mm².

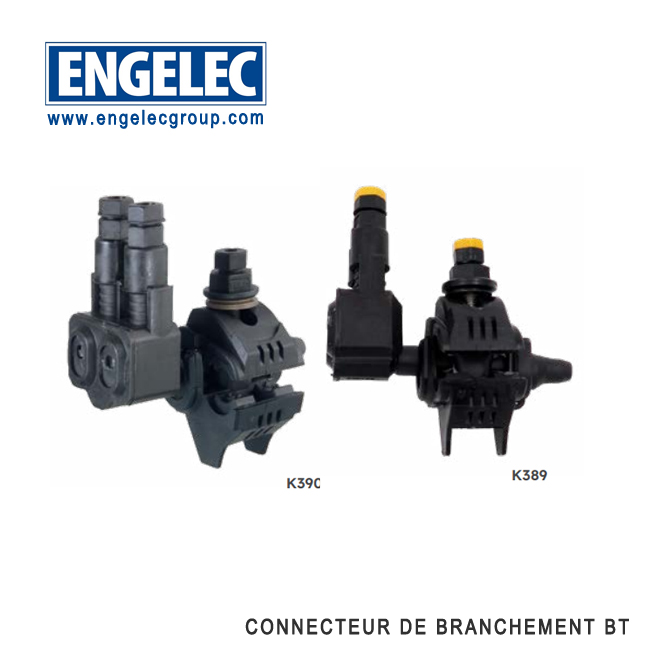

- Le connecteur K389 est pourvu d'un indicateur jaune qui disparaît lorsque la tête fusible est correctement rompue, permettant de vériffer facilement depuis le sol le bon serrage. Il augmente la hauteur de la tête de 10mm.
Ces connecteurs répondent aux critères des normes NF C 33-020 et EN 50-483.
Capuchon d’étanchéité des connecteurs K390, K391, K392, K393, K394 et K389 (2 départs) :
- Le capuchon d’étanchéité du connecteur est ffexible, affn de vériffer simplement à la main la bonne insertion du conducteur dérivé.
- Il est équipé de membranes plutôt que de graisse, assurant sur le long terme une étanchéité autour de l’extrémité du conducteur dérivé.
- Il est collé au corps du connecteur affn d’éviter toute perte éventuelle lors de la manipulation et lors de la mise en œuvre, et ce au ffl du temps (vent, intempéries…).
- Si besoin, il peut être équipé d’un capuchon d’étanchéité rigide, qui agrippe et recouvre le capuchon ffexible (Code Produit K246 : nous consulter pour toute information complémentaire).
Option : Connecteur de branchement avec capuchon d'étanchéité mobile

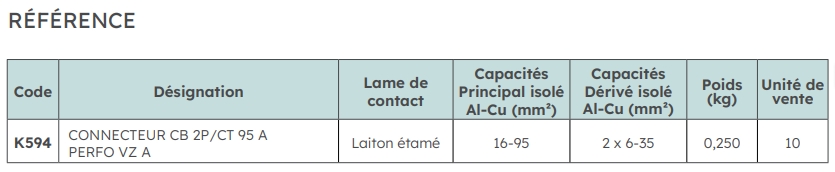

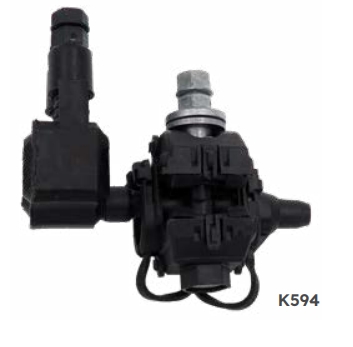

Le connecteur K594 s'utilise pour réaliser la dérivation de 2 conducteurs isolés sur un réseau aérien basse tension en conducteurs isolés torsadés. Le capuchon d'étanchéité mobile permet une dérivation vers la droite ou la gauche.
La connexion du conducteur principal et celle des dérivés sont à perforation d'isolant.
Connecteur multidérivé
