UTILISATIONC
Ce connecteur s'utilise pour raccorder les conducteurs isolés de branchement au réseau aérien basse tension en conducteurs nus en cuivre ou alliage d'aluminium.

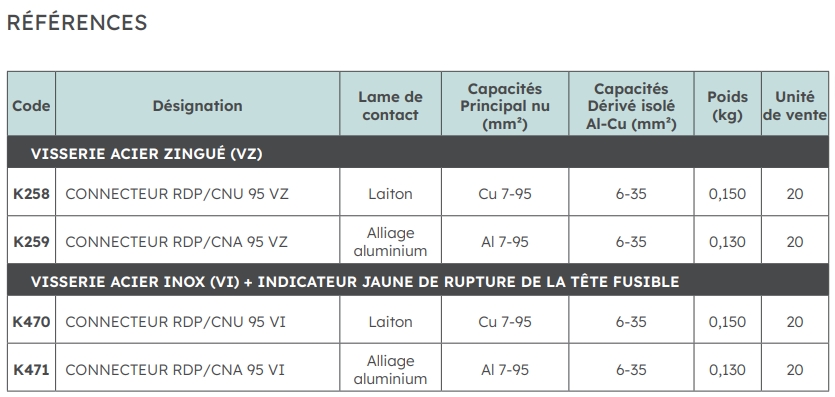

Il existe en 2 versions en fonction du type de conducteur à raccorder (Al ou Cu) :
- CNA (lames de contact en alliage d'aluminium),
- CNU (lames de contact en laiton brut).
Ce connecteur répond aux critères des normes NF C 33-020 et EN 50-483.
DESCRIPTION

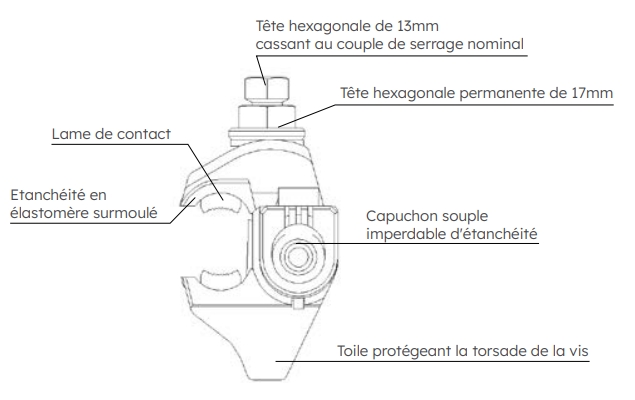

Caractéristiques générales du connecteur :
- Le serrage du conducteur principal nu et la perforation sur le conducteur dérivé se font simultanément grâce au serrage unique.
- La vis de serrage est hors tension électrique.
- L'efffcacité du serrage est assurée par une vis à tête fusible.

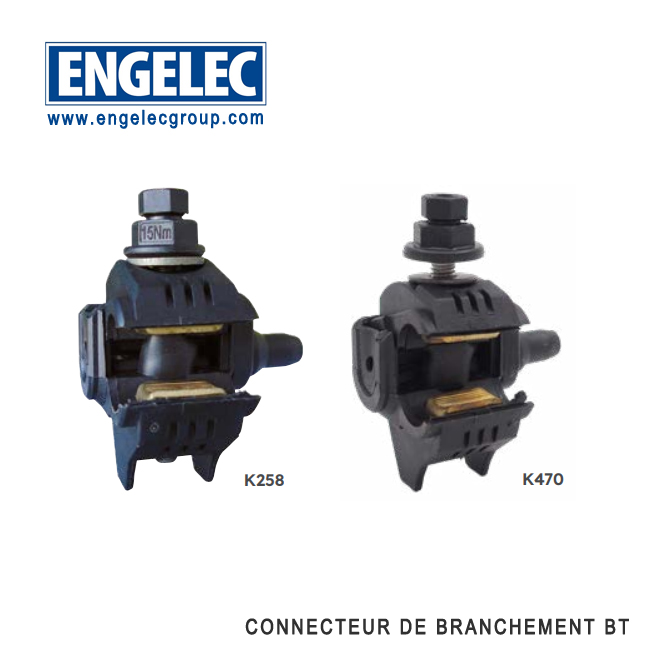

- Les connecteurs K470 et K471 sont pourvus d'un indicateur jaune qui disparaît lorsque la tête fusible est correctement rompue, permettant de vériffer facilement depuis le sol le bon serrage. Il augmente la hauteur de la tête d 10mm.
Ce connecteur répond aux critères des normes NF C 33-020 et EN 50-483.
Capuchon d'étanchéité:
- Le capuchon d'étanchéité du connecteur est ffexible, affn de vériffer simplement à la main la bonne insertion du conducteur dérivé.
- Il est équipé de membranes plutôt que de graisse, assurant sur le long terme une étanchéité autour de l'extrémité du conducteur dérivé.
- Il est collé au corps du connecteur affn d'éviter toute perte éventuelle lors de la manipulation et lors de la mise en oeuvre, et ce au ffl du temps (vent, intempéries...).
- Si besoin, il peut être équipé d'un capuchon d'étanchéité rigide, qui agrippe et recouvre le capuchon ffexible (Code Produit K246 : nous consulter pour toute information complémentaire).
MISE EN OEUVRE
- Introduire le conducteur dérivé isolé dans le connecteur de telle sorte que son extrémité vienne se coincer dans le capuchon souple d'étanchéité.
- Utiliser une clé de 13mm et serrer le connecteur sur le conducteur principal nu jusqu'à rupture de la tête fusible.
- La tête de vis permanente de 17mm est uniquement prévue pour un démontage éventuel, ne pas s'en servir pour resserrer la vis après la rupture de la tête de 13mm.
- La mise en oeuvre peut se faire sous tension mais sans charge sur le conducteur dérivé.
Connecteur pour conducteur nu
