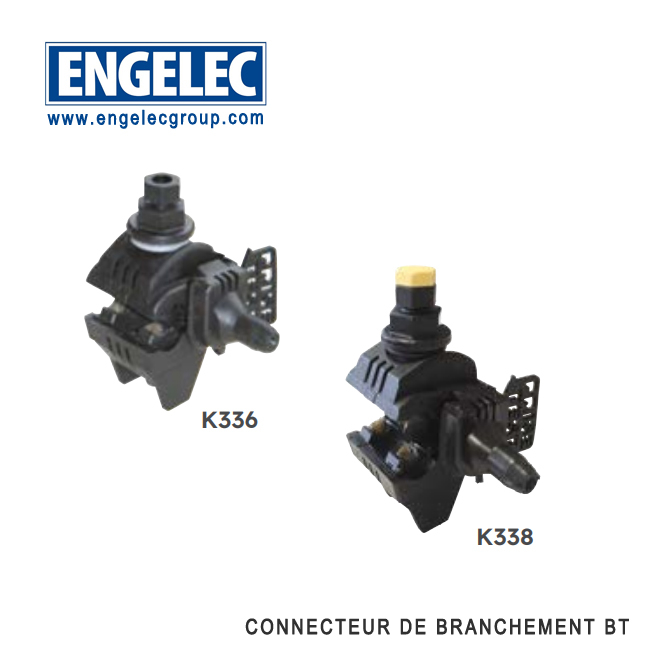

K336 K338
ENGELEC
Availability: | |
---|---|
UTILISATIONC
Ce connecteur s'utilise pour raccorder les conducteurs isolés de branchement au réseau aérien basse tension en conducteurs isolés torsadés. Il est équipé d'une Prise Test au niveau du capuchon souple d'étanchéité.
Cette dernière permet de vériffer le potentiel entre 2 connecteurs installés sur des conducteurs phase et neutre et ainsi de s'assurer de la bonne connexion.

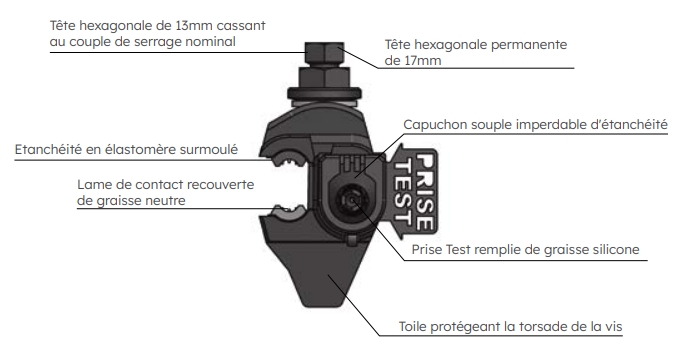

DESCRIPTIONC
- La perforation d'isolant sur le conducteur principal et sur le conducteur dérivé se fait simultanément grâce au serrage unique.
- La tenue diélectrique dans l'eau est supérieure à 6kV et est garantie jusqu'à 5 perforations de la prise test du capuchon souple d'étanchéité à l'aide d'une broche normalisée d'un appareil de mesure.
- La vis de serrage est hors tension électrique.
- L'efffcacité du serrage est assurée par une vis à tête fusible.
- Le connecteur K338 est pourvu d'un indicateur jaune qui disparait lorsque la tête fusible est correctement rompue, permettant de vériffer facilement depuis le sol le bon serrage. Il augmente la hauteur de la tête de 10mm.
- Le capuchon d'étanchéité du connecteur est ffexible, affn de vériffer simplement à la main la bonne insertion du conducteur dérivé. Il est collé au corps du connecteur affn d'éviter toute perte éventuelle lors de la manipulation et lors de la mise en oeuvre, et ce au ffl du temps (vent, intempéries...).
Ce connecteur répond aux critères des normes NF C 33-020 et EN 50-483.
Capuchon d’étanchéité du connecteur :
- Le capuchon d’étanchéité du connecteur est ffexible, affn de vériffer simplement à la main la bonne insertion du conducteur dérivé.
- Il est équipé de membranes plutôt que de graisse, assurant sur le long terme une étanchéité autour de l’extrémité du conducteur dérivé.
- Il est collé au corps du connecteur affn d’éviter toute perte éventuelle lors de la manipulation et lors de la mise en œuvre, et ce au ffl du temps (vent, intempéries…).
- Une version avec isolation renforcée de classe II est disponible. Le connecteur peut être équipé d’un capuchon d’étanchéité rigide, qui agrippe et recouvre le capuchon ffexible (Code Produit K246 : nous consulter pour toute information complémentaire).
Ce connecteur répond aux critères des normes NF C 33-020 et EN 50-483.
UTILISATION DE LA PRISE TEST
MISE EN OEUVRE
- Introduire le conducteur dérivé isolé dans le connecteur de telle sorte que son extrémité vienne se coincer dans le capuchon souple d'étanchéité.
- Utiliser une clé de 13mm et serrer le connecteur sur le conducteur principal isolé de la torsade jusqu'à rupture de la tête fusible.
- La tête de vis permanente de 17mm est uniquement prévue pour un démontage éventuel, ne pas s'en servir pour resserer la vis après la rupture de la tête de 13mm.
- La mise en oeuvre peut se faire sous tension mais sans charge sur le conducteur dérivé.
Connecteur de branchement avec Prise Test
