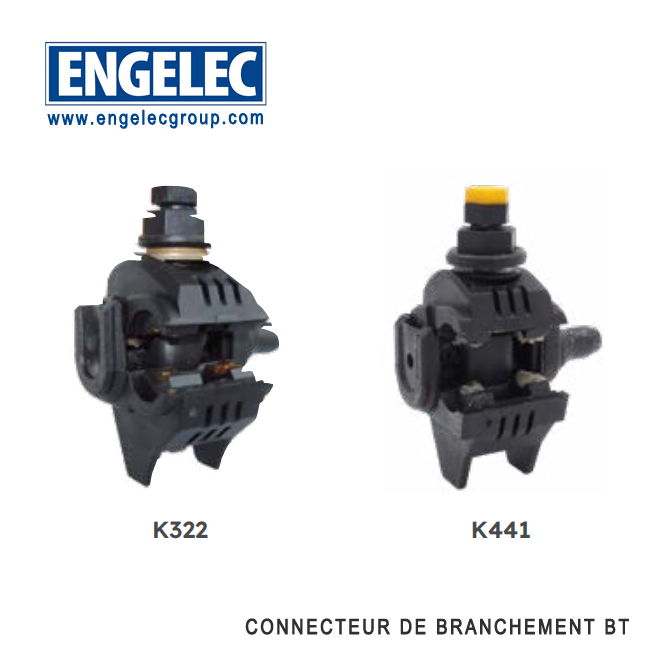

K322 K441
ENGELEC
Availability: | |
---|---|
UTILISATIONC
connecteur s’utilise pour raccorder les conducteurs isolés de branchement au réseau aérien basse tension en conducteurs isolés torsadés.
DESCRIPTIONC

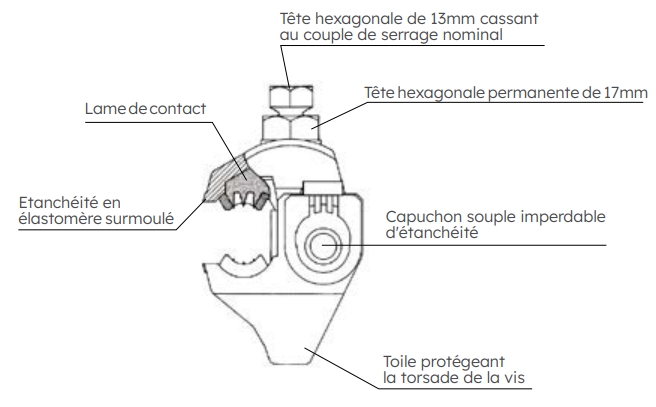

Caractéristiques générales du connecteur :
- La perforation d’isolant sur le conducteur principal et sur le conducteur dérivé se fait simultaném ent grâce au serrage unique.
- La tenue diélectrique dans l’eau est supérieure à 6kV.
- La vis de serrage est hors tension électrique.
- L’efffcacité du serrage est assurée par une vis à tête fusible.

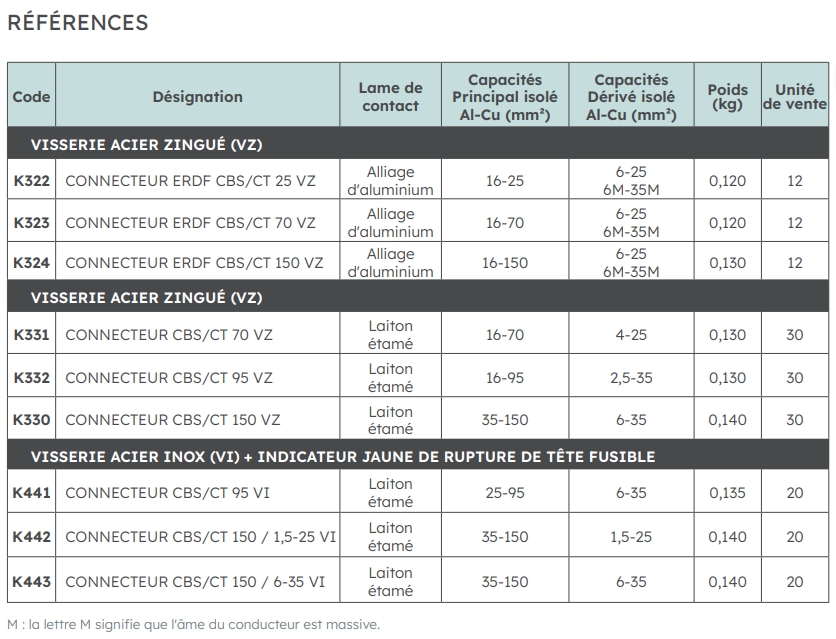

- Les connecteurs K441, K442 et K443 sont pourvus d'un indicateur jaune qui disparaît lorsque la tête fusible est correctement rompue, permettant de vériffer facilement depuis le sol le bon serrage. Il augmente la hauteur de la tête de 10mm.
Ce connecteur répond aux critères des normes NF C 33-020 et EN 50-483.
Capuchon d’étanchéité du connecteur :
- Le capuchon d’étanchéité du connecteur est ffexible, affn de vériffer simplement à la main la bonne insertion du conducteur dérivé.
- Il est équipé de membranes plutôt que de graisse, assurant sur le long terme une étanchéité autour de l’extrémité du conducteur dérivé.
- Il est collé au corps du connecteur affn d’éviter toute perte éventuelle lors de la manipulation et lors de la mise en œuvre, et ce au ffl du temps (vent, intempéries…).
- Une version avec isolation renforcée de classe II est disponible. Le connecteur peut être équipé d’un capuchon d’étanchéité rigide, qui agrippe et recouvre le capuchon ffexible (Code Produit K246 : nous consulter pour toute information complémentaire).

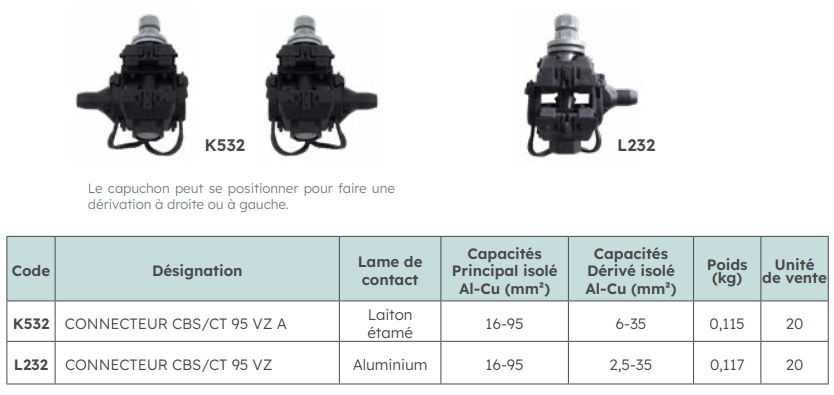

Option : Connecteur de branchement avec capuchon d'étanchéité mobile
Ce connecteur s'utilise pour raccorder les conducteurs isolés de branchement au réseau aérien basse tension en conducteurs isolés torsadés. Le capuchon d'étanchéité mobile permet une dérivation vers la droite ou la gauche.
La connexion du conducteur principal et celle des dérivés sont à perforation d'isolant.
Connecteur à perforation d'isolant
