UTILISATION

Cet équipement permet la mise à la terre d'un réseau aérien basse tension en conducteur isolé torsadé. Il se connecte au dispositif de mise court-circuit relié à des connecteurs CMCC (connecteurs de mesure et de mise en court-circuit).

DESCRIPTION

- Cet équipement est composé des élèments suivants :

• Étau de terre,

• Conducteur souple en cuivre isolé,

• Douille isolée à baïonette qui s'embroche sur la prise du dispositif de mise en court-circuit.

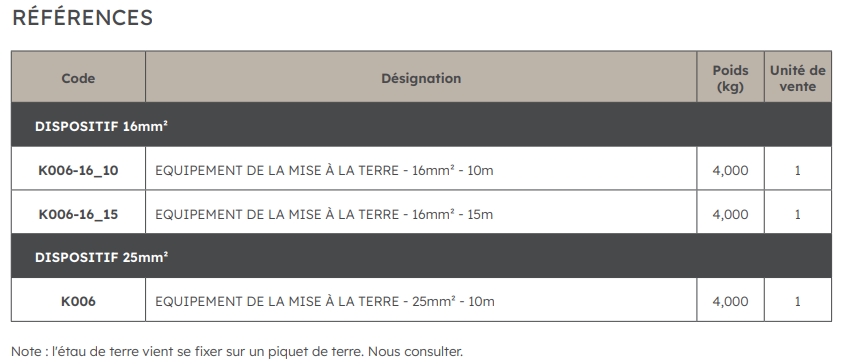

- Le conducteur souple en cuivre est disponible en longueur de 10m pour des sections de 16mm² (K006-16_10) ou de 25mm² (K006) ou bien en longueur de 15m pour une section de 16mm² (K006-16_15).

- Les caractéristiques électriques sont :

• Capacité d'écoulement : 4 000A durant 1 seconde,

• Capacité de l'intensité permanente : 200A.

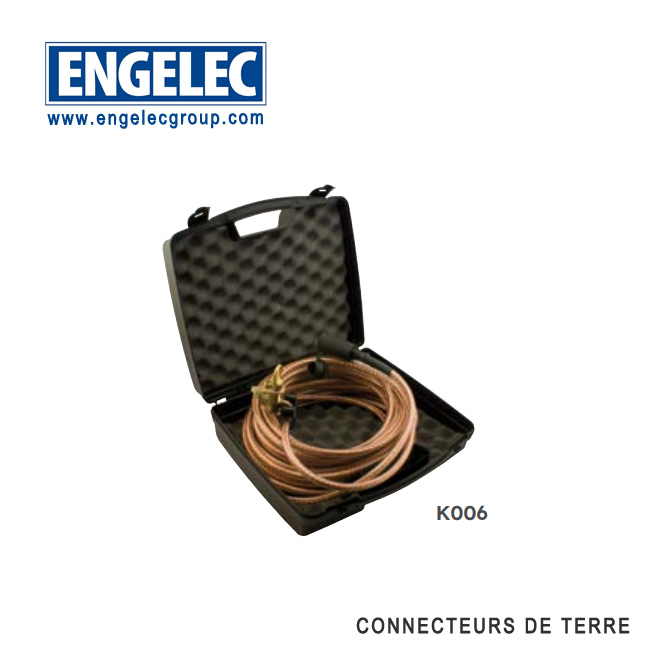

- L'équipement est présenté dans une mallette.
