Câble de terre aluminium et accessoires

Câble de terre aluminium et accessoires

UTILISATION

Le répartiteur de terre est utilisé pour relier entre elles l'ensemble des terres d'un étage. Il s'installe dans la colonne d'immeuble à côté du distributeur d'étage selon les règles en vigueur.

La barrette de coupure de terre est installée au pied de la colonne terre. Elle permet l'ouverture du circuit de terre lors d'une mesure de la prise de terre

DESCRIPTION

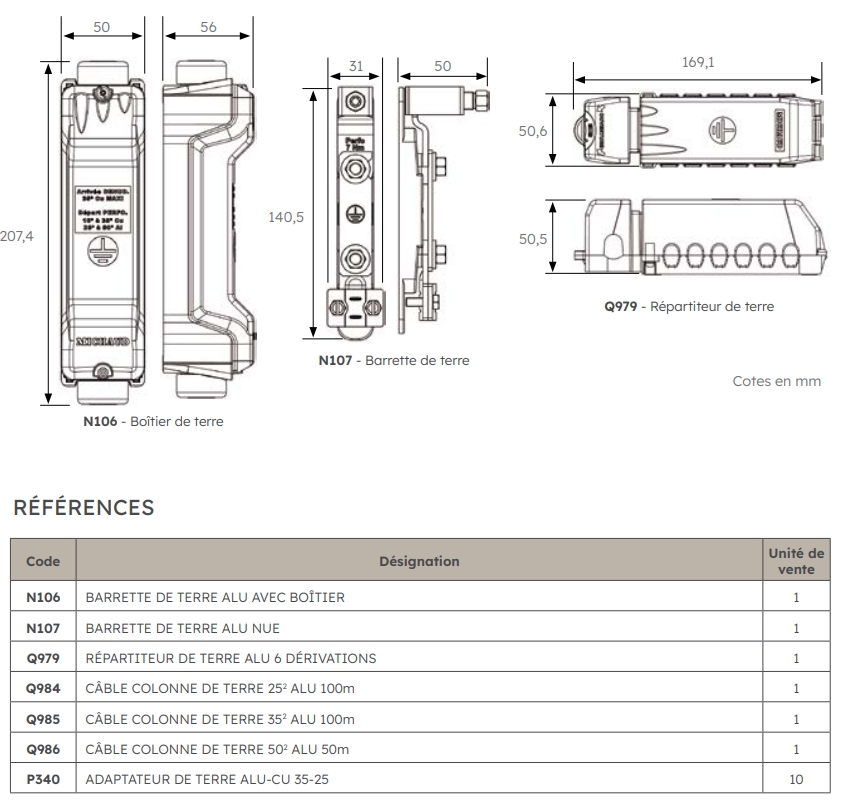

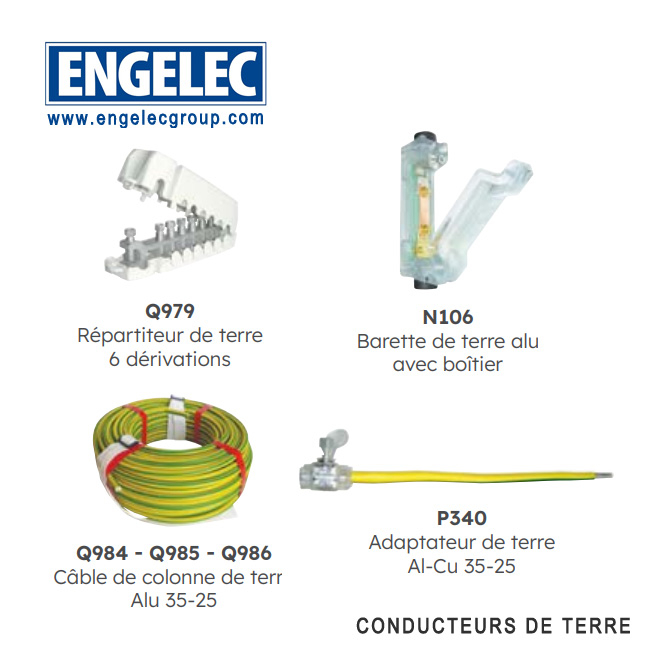

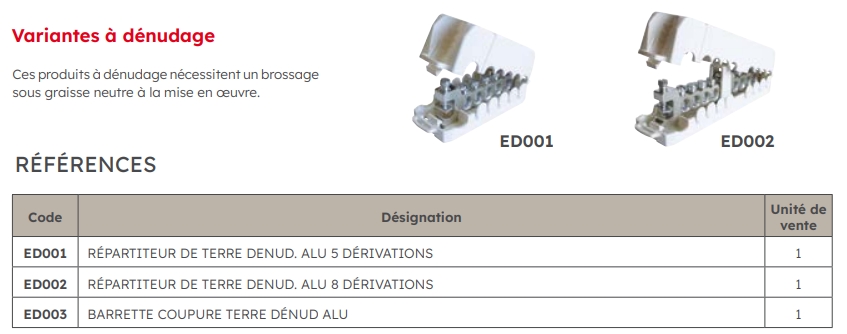

Le répartiteur de terre peut recevoir :

• 1 câble 50mm2 maxi sans coupure (ligne principale),

• 6 dérivations éventuelles 35mm2 maxi.

- Il est constitué d'un profil aluminium avec vis à têtes fusibles et perforation d'isolant et d'un boîtier en matériau synthétique lui donnant un indice de protection IPXXB.

- Il est doté d'une anse permettant un plombage éventuel. La barrette de coupure de terre avec boîtier est constituée :

• d'une borne supérieure en aluminium étamé à perforation d'isolant avec visserie à tête fusible (plus besoin de dénudage),

• d'une lame conductrice en cuivre,

• d'une borne inférieure en laiton,

• d'un boîtier en matériau synthétique avec sens d'ouverture / fermeture réversible, lui conférant un degré de protection IP44D.

- Elle accepte du câble Alu de 25 à 50mm2 de section et du câble Cu de 16 à 35mm2. L'adaptateur aluminium/cuivre pour tableau de répartition est constitué :

• d'un fouet de 25mm2 souple, de longueur 230mm,

• d'une vis à tête fusible. - Il accepte du câble de 25 à 35mm2 de section.

- Son utilisation est requise pour le raccordement du conducteur individuel de protection au bornier de terre du tableau de répartition, lorsque celui-ci n'est pas prévu par construction pour recevoir l'aluminium.

- Le câble de colonne de terre FR-N 07V-AR est en aluminium. Il est livré en couronne avec 2 sangles pour faciliter le transport et un sachet de 25 étiquettes d'identification "Alu".

- Il est disponible en 3 sections : 25, 35 et 50mm2.

- Il est conforme à la norme NF C 32-208.
