Dispositif de mise en court-circuit

Dispositif de mise en court-circuit

UTILISATION

Ce dispositif permet la mise en court-circuit et la mise à la terre d'un réseau aérien basse tension en conducteur isolé torsadé.

Il est raccordé à un connecteur de mesure et de mise en court-circuit (type CMCC).

DESCRIPTION

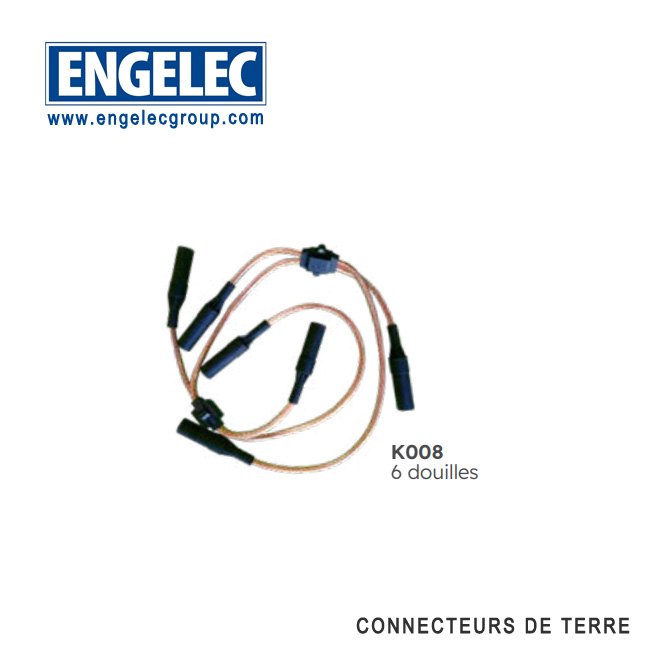

- Ce dispositif est composé de 5, 6 ou 7 douilles isolées à baïonettes qui s'embrochent sur la prise d'un connecteur de mesure et de mise en court-circuit (type CMCC).

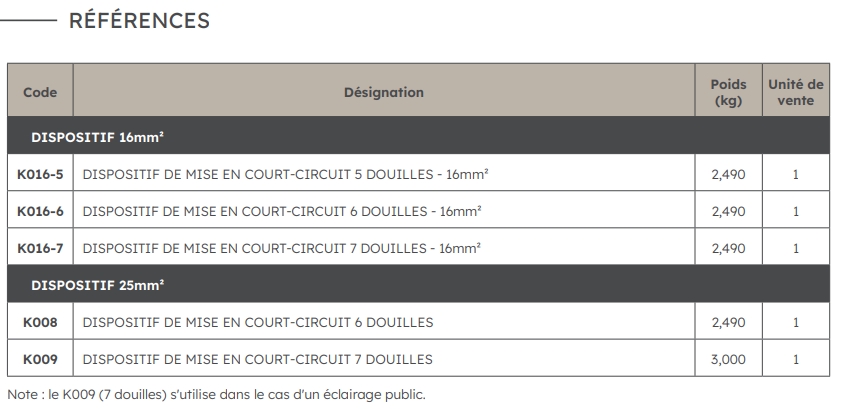

- La connexion entre les douilles est réalisée avec un conducteur souple en cuivre de section 25mm² pour les références K008 et K009 et de section 16mm² pour les références K016.

- Les caractéristiques électriques sont :

 • Capacité d'écoulement : 4 000A durant 1 seconde,

 • Capacité de l'intensité permanente : 200A.

- Les dispositifs se présentent dans une mallette.
