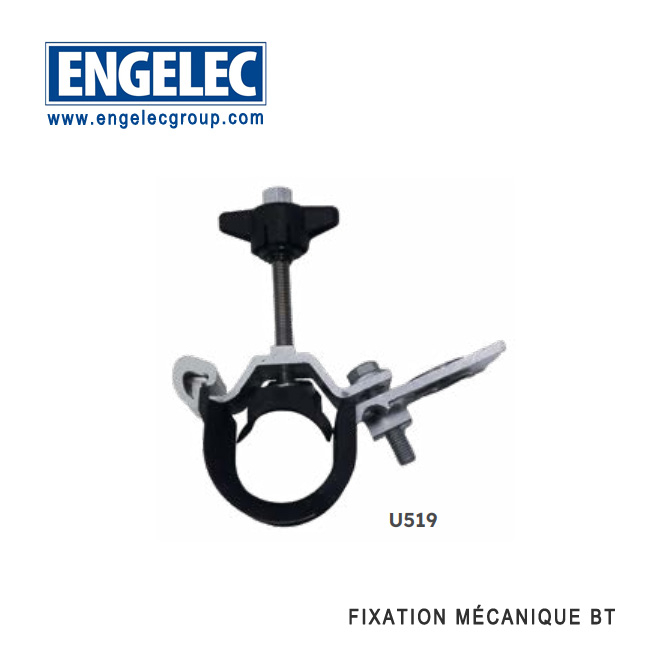

Pince de suspension type mobile

Pince de suspension type mobile

UTILISATIONC

Cette pince s'utilise pour suspendre le réseau aérien basse tension autoporté en conducteurs isolés torsadés. Elle est adaptée à des angles sur poteaux jusqu'à 30°.

DESCRIPTION

- Le corps est en aluminium, la visserie est en acier galvanisé.

- L’écrou fusible permet un serrage maîtrisé des conducteurs isolés torsadés.

- La boulonnerie est imperdable lors de l’installation des conducteurs isolés torsadés dans le corps.

- L'insert en matériau synthétique résistant aux UV assure un bon maintien des conducteurs isolés torsadés.

- Le trou de ffxation sur le corps est renforcé. Il permet la mise en œuvre de l’ensemble sur un poteau ou sur une façade équipé d’un crochet.

Ces pinces répondent aux critères de la norme DIN VDE 0211.

MISE EN OEUVRE

- Desserrer les deux vis au maximum.

- Enlever l'insert pour ouvrir le corps supérieur.

- Placer le corps de la pince de suspension sur un crochet.

- Mettre les conducteurs isolés torsadés dans l'insert.

 - Replacer l’insert dans le corps de la pince de suspension en vissant pour maintenir le câble.

- Visser l'écrou à l’aide d’une clé de 13mm jusqu’à rupture de la tête fusible (10Nm).
