Ensemble de suspension

Ensemble de suspension

UTILISATIONC

Cet ensemble de suspension s'utilise pour suspendre le réseau aérien basse tension en conducteurs isolés torsadés à neutre porteur isolé de sections 50 - 95mm² (K277) et 50 - 70mm² (K283).

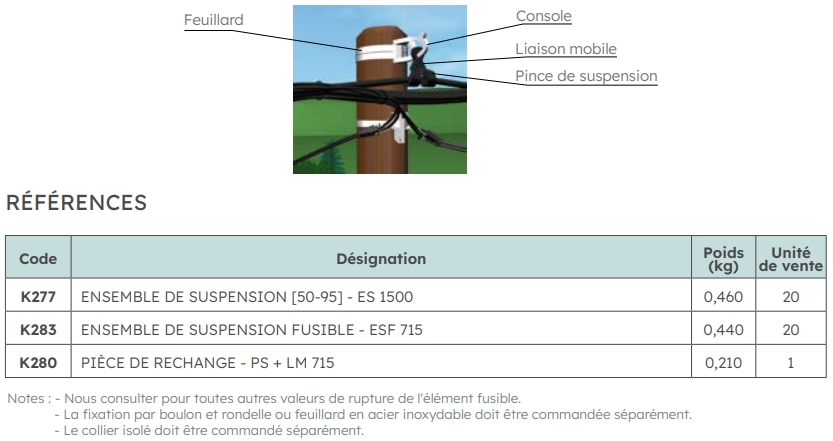

Il comprend une liaison mobile, une pince de suspension et une console.

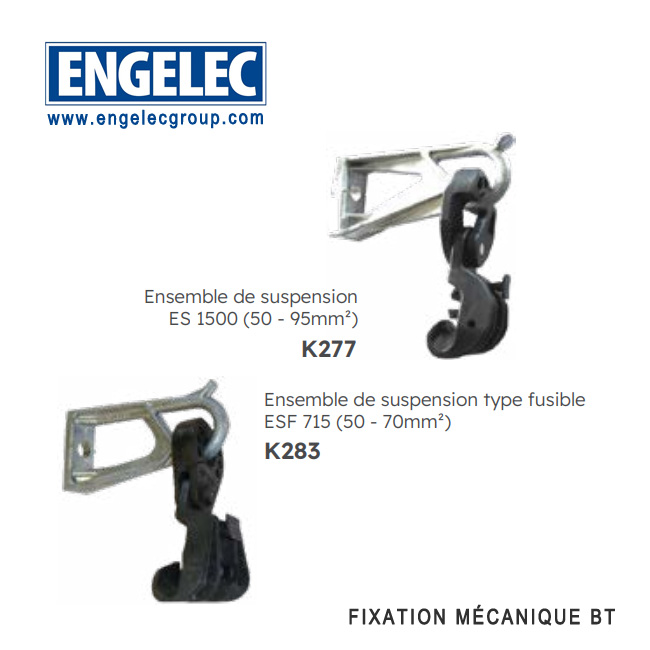

2 ensembles de suspension standards sont disponibles :

 - ES 1500,

 - ESF 715 équipé d’un élément fusible (rupture 715 ± 65daN).

L’élément fusible peut être calibré en usine entre 500 et 1200daN. Il est destiné à se rompre lors d’un effort anormal appliqué sur le câble torsadé. La ligne tombe alors sans entraîner la rupture du poteau (exemple de la chute d’un arbre sur une ligne électrique). La ligne peut être rapidement remise en position grâce à la mise en œuvre d’une nouvelle pince sur la console toujours en place.

DESCRIPTION

La liaison mobile et la console sont livrées en un ensemble complet.

Liaison mobile :

- Le corps est en matériau synthétique renforcé de ffbre de verre, résistant aux UV et ajoutant une isolation entre le poteau et les câbles.

- Elle permet un mouvement longitudinal et transversal du corps de la pince de suspension.

- L’ESF 715 intègre l’élément fusible.

Console :

- La console est en alliage d'aluminium.

- La ffxation sur poteau est assurée par un boulon de diamètre 14 ou 16mm avec rondelle adaptée ou à l'aide de deux feuillards en acier inoxydable 20x0,7mm.

Cet ensemble de suspension répond aux critères des normes NF C 33-040 et EN 50-483.
