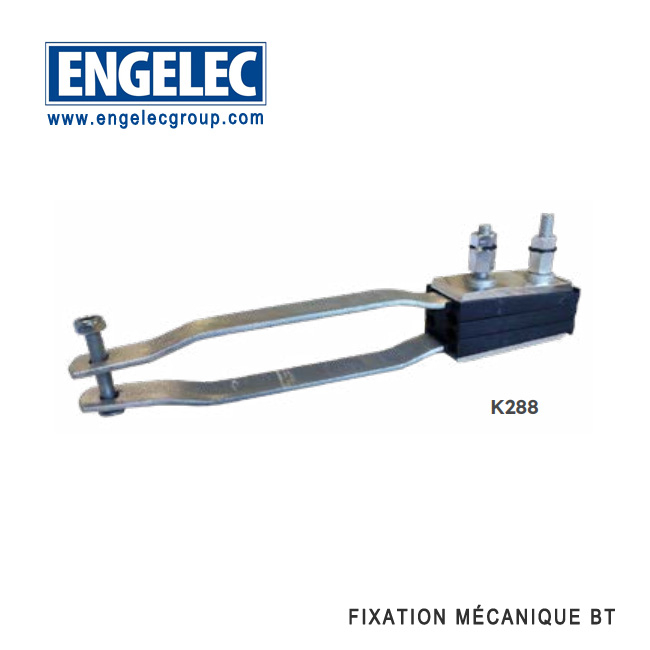

Ancrage et suspension pour réseau autoporté, Pince d'ancrage

Cette pince s'utilise pour l'ancrage du réseau aérien basse tension autoporté en conducteurs isolés torsadés.
  • K288

  • ENGELEC

Availability:
Ancrage et suspension pour réseau autoporté, Pince d'ancrage

Ancrage et suspension pour réseau autoporté, Pince d'ancrage


UTILISATIONC

- Les bras sont en acier galvanisé à chaud. Un boulon permet un démontage manuel facile de la pince ainsi que le maintien sur une console ffxée sur un poteau ou sur une façade.

- Les clavettes sont en matériau synthétique renforcé de ffbre de verre résistant aux UV.

 - La ffxation des conducteurs est assurée par l'association des boulons et des clavettes. Deux écrous à tête fusible de 17mm permettent un contrôle du couple de serrage.

- Les conducteurs traversent chacun une gorge indépendante. L’ancrage des conducteurs est assuré par répartition des charges en protégeant l’isolation.

- Une large ouverture facilite le passage des conducteurs entre les bras de la pince.

Ces pinces répondent aux critères de la norme DIN VDE 0211.


MISE EN OEUVRE

- Dévisser les écrous.

- Ouvrir la torsade aérienne et insérer chaque conducteur dans l'une des gorges.

 - Visser les écrous alternativement avec une clé de 17 mm jusqu’à rupture de la tête fusible. La seconde tête de 17 mm est présente uniquement pour un démontage éventuel.

 - Accrocher la pince sur un crochet.

 - Un serrage supplémentaire est réalisé automatiquement par les clavettes

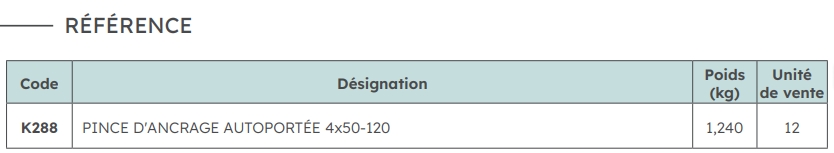

1

Ancrage pour réseau autoporté
