Manchons préisolés E140, E173, E215

Manchons préisolés E140, E173, E215

UTILISATIONC

Ces manchons préisolés s’utilisent pour la jonction de conducteurs aériens isolés, de branchement comme de réseau.

Cette solution permet la prise en charge des âmes cablées en aluminium ou en cuivre, sous traction et hors traction mécanique, dans le cadre de réparations ou de modiffcations du réseau électrique.

La jonction peut être réalisée entre deux conducteurs de sections égales ou inégales, toutes les combinaisons sont possibles.

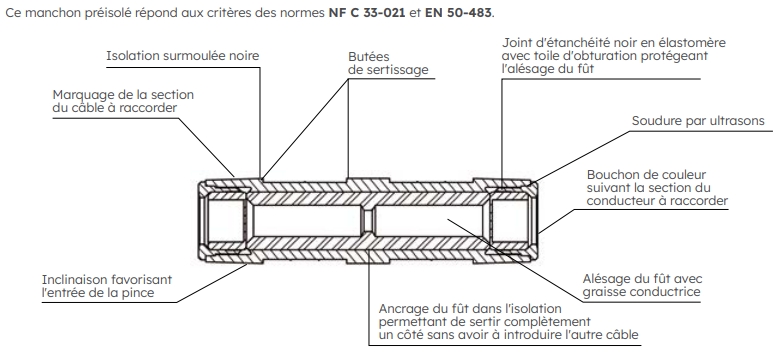

DESCRIPTION

- Le manchon peut être sollicité en traction mécanique.

- Le manchon possède une très bonne tenue diélectrique > 6kV.

- Les matériaux sont résistants aux UV

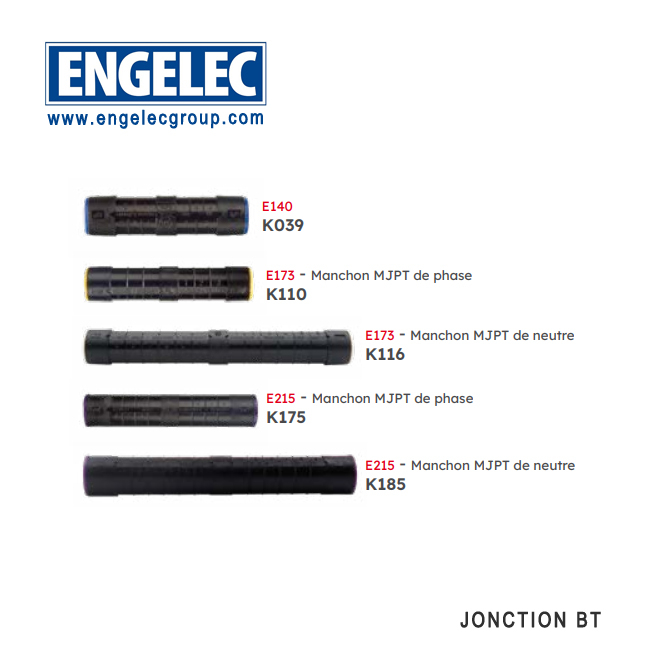

Manchons préisolés E173， Manchons préisolés E215

MISE EN OEUVRE

Préparation du conducteur à raccorder :

- Couper le câble avec un dispositif qui n'écrase pas l'âme du câble.

- Dénuder le conducteur sur la longueur indiquée sur le manchon.

- Brosser le conducteur à raccorder sous graisse neutre affn de détruire la pellicule d'oxyde. Ne pas essuyer le conducteur ainsi nettoyé.

- Introduire à fond le conducteur dans l'alésage du manchon.

Rétreints :

- Il n'est pas indispensable d'introduire les deux conducteurs dans le manchon avant l'opération de rétreint. On peut introduire un conducteur, le rétreindre, introduire le deuxième et le rétreindre
