Manchon de branchement démontable et boitier de connexion

Manchon de branchement démontable et boitier de connexion

UTILISATIONC

Ce manchon de branchement démontable s’utilise pour établir la connexion entre le branchement aérien et le client avec des conducteurs Al ou Cu.

Ce manchon est utilisé hors traction mécanique.

DESCRIPTION

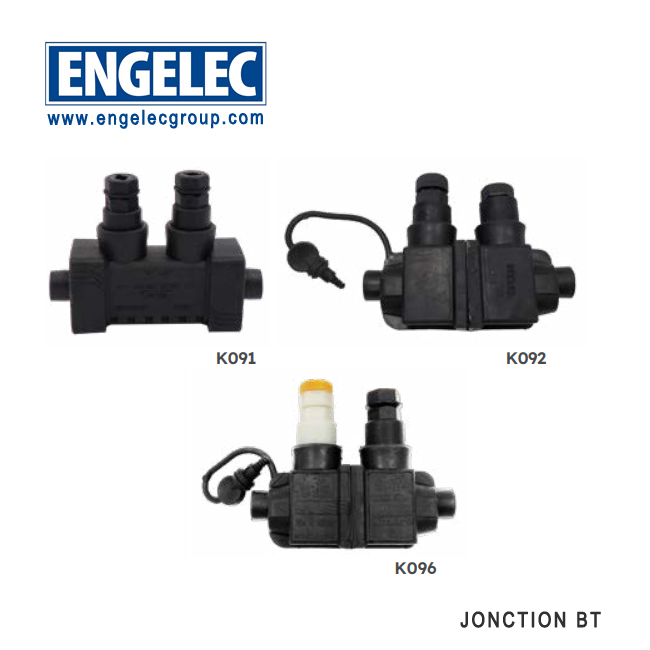

- Les manchons K092 et K096 comportent une borne à perforation d’isolant côté arrivée et une borne à dénudage côté départ. - Le manchon K091 comporte deux bornes à perforation d'isolant côtés départ et arrivée.

- La tenue diélectrique dans l’eau est supérieure à 6kV. - Un obturateur souple maintient le niveau d’étanchéité et d’isolement au niveau de la borne à dénudage en position "déconn ectée"pour le K092 et K096.

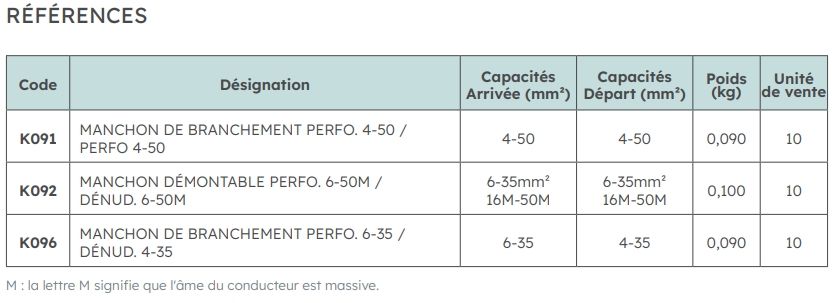

- La capacité des bornes pour le K092 et le K096 est, côté arrivée de 6-35mm2/16M-50M et côté départ, de 4-35mm²/16M-50M. - La capacité des bornes pour le K091 est 4-50mm² des deux côtés.

- La mise en œuvre des bornes à dénudage peut se faire sous une charge maximale de 90A. Le démontage peut se faire sous tension mais hors charge.

- Les manchons K092 et K096 peuvent être montés dans un MCB (Boitier de connexion pour branchement).

- La tête de vis hexagonale permanente côté "arrivée", pour le K096, permet un démontage éventuel. La tête de vis hexagonale permanente côté "départ" permet une réutilisation éventuelle.

 Ces manchons préisolés répondent aux critères de la norme HN 33-S-83.
