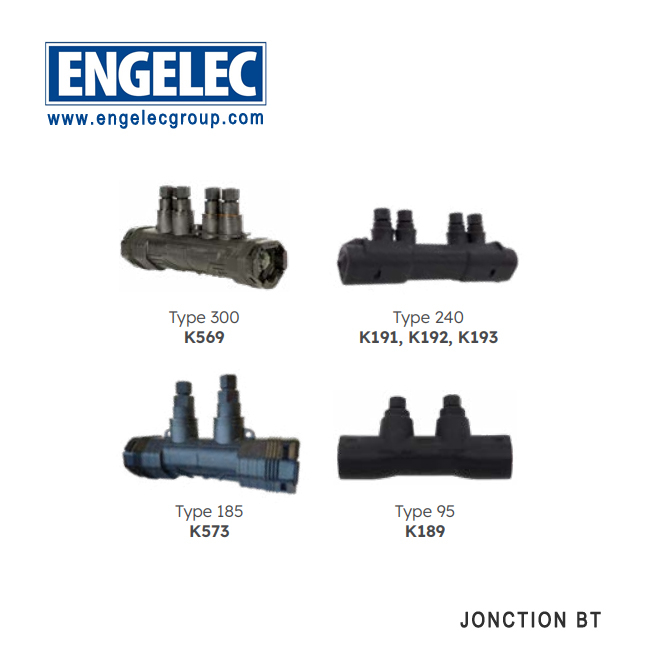

K569 K191 K192 K193 K573 K189
ENGELEC
Availability: | |
---|---|
Manchon préisolé de réseau à serrage mecanique
UTILISATIONC
Ce manchon sert au raccordement des conducteurs aluminium ou cuivre.
Il ne nécessite pas la mise au rond préalable des âmes sectorales. Il se met en oeuvre hors traction mécanique avec une clé hexagonale 6 pans de 13 ou 17mm.
La capacité électrique est respectivement de 300mm² (K569), de 240mm² (K191, K192), de 150mm² Al ou Cu (K193) et de 95mm² Al ou Cu (K189).
DESCRIPTION
- La tenue diélectrique dans l'eau est supérieur à 6kV. - Un joint assure l'étanchéité à l'eau, à l'entrée et à la sortie des conducteurs.
- Le manchon se met en oeuvre après avoir dénudé le conducteur (longueur à dénuder indiquée sur le côté).

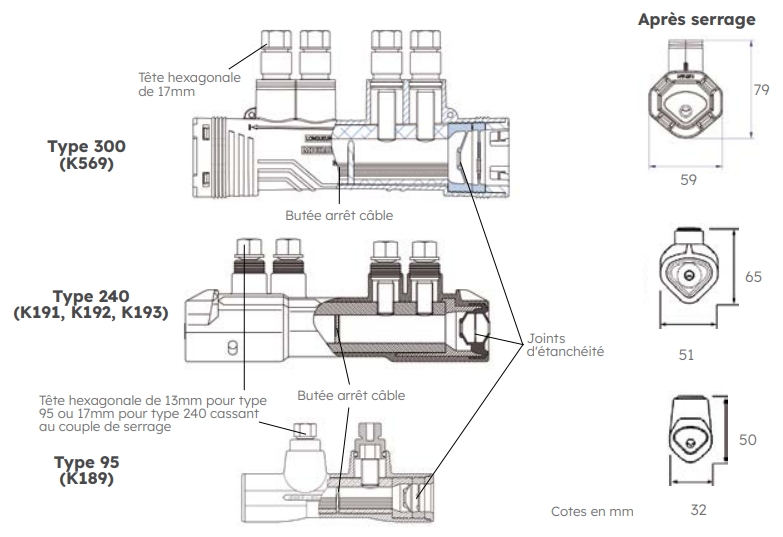

- La connexion du conducteur est assurée par une ou deux vis à tête fusible, garantissant ainsi un serrage optimal.
- Le manchon est recouvert de matières isolantes, les matériaux sont protégés contre les UV et peuvent être utilisés à l'extérieur.
- Les types 95 et 300mm² acceptent en un seul modèle les sections de forme ronde et sectorale.
