Manchon coupe-circuit à fusible 100A

Ce manchon coupe-circuit est destiné à recevoir une cartouche fusible, un tube neutre ou un mini-interrupteur de taille 22x58. Il s’utilise hors traction mécanique. Il est doté de bornes à serrage mécanique permettant sa mise en œuvre à l’aide d’une simple clé. L’ouverture et la fermeture du coupe-circuit peuvent se faire sous une charge de 63A maximum.

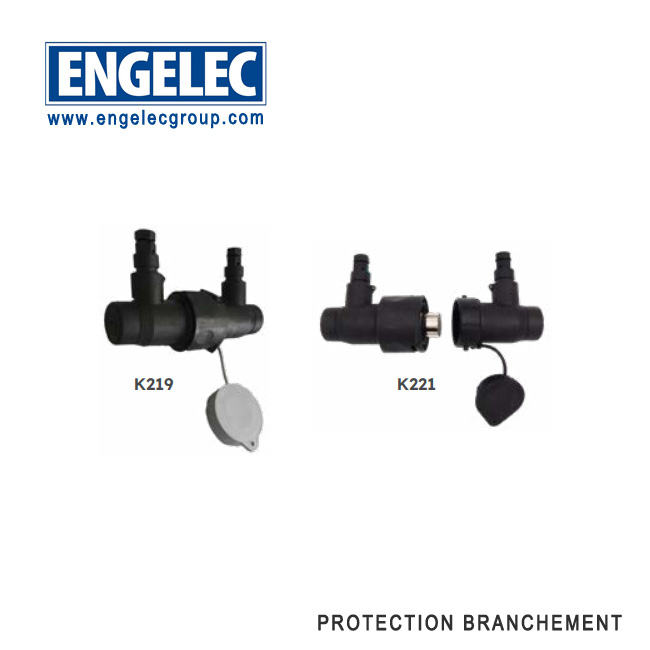

  • K219 K221

  • ENGELEC

Availability:
Manchon coupe-circuit à fusible 100A

Manchon coupe-circuit à fusible 100A


UTILISATION

Ce manchon coupe-circuit est destiné à recevoir une cartouche fusible, un tube neutre ou un mini-interrupteur de taille 22x58.

Il s’utilise hors traction mécanique.

Il est doté de bornes à serrage mécanique permettant sa mise en œuvre à l’aide d’une simple clé. L’ouverture et la fermeture du coupe-circuit peuvent se faire sous une charge de 63A maximum.

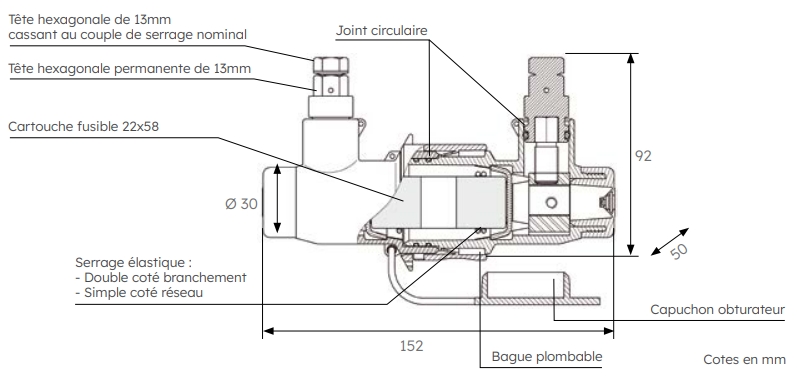

DESCRIPTION

- Le contact s’effectue par perforation d’isolant pour le K221, à dénudage pour le K219.

- Les vis de serrage sont dotées de tête fusible.

- Les bornes offrent les capacités suivantes :

• 6-35mm2 Al/Cu ou 16M-50M Al pour le K221,

• 16-35mm² Al/Cu ou 16M-50M Al pour le K219.

- Le produit présente une tenue diélectrique dans l’eau supérieure à 6kV.

- Le serrage élastique au niveau de la cartouche est calibré afin que, lors de l’ouverture du coupe-circuit, la cartouche reste côté client (donc hors tension).

- Un capuchon obturateur permet de protéger provisoirement l’accès côté réseau (noir pour le K221, gris pour le K219).

- Une fois la cartouche mise en place, le produit est verrouillé à l’aide d’une bague plombable.

- La bague plombable et la vis de 13mm peuvent être scellées.

- Le manchon accepte des fusibles de calibre 63A. Le calibre 100A est accepté uniquement avec un câblage cuivre 35mm².

Ce manchon répond aux critères de la spécification française ErDF 69 40 070.
