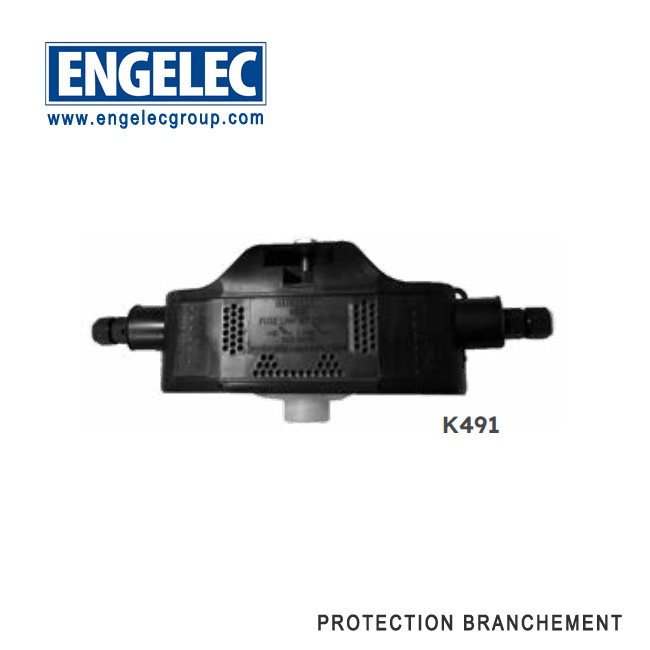

Fusible interrupteur sectionneur 100A - 35²

Fusible interrupteur sectionneur 100A - 35²

UTILISATION

Ce fusible interrupteur sectionneur (FSD) est de type monophasé.

Il s'installe en haut de poteau ou sur façade.

Il protège le branchement aérien alimentant un client individuel et le réseau basse tension.

Il est destiné à recevoir un tube neutre ou une cartouche fusible 100A maximum, taille 22x58 (selon la norme IEC 269-2.1).

DESCRIPTION

- Les caractéristiques du sectionneur sont :

• Tension assignée, Ue : 500V

• Fréquence assignée : 50 à 60Hz

• Tension d'isolation assignée, Ui : 1000V

• Courant assigné, Ie : 100A

- Les bornes sont totalement isolées. La connexion se fait par perforation d'isolant.

- La section du conducteur isolé va de 6 à 35mm² Al-Cu.

- L’efficacité du serrage des conducteurs est assurée par deux vis tête fusible situées sur le haut du corps.

- Le porte-fusible s'ouvre, se retire et se ferme à l'aide d'une perche avec embout à pas de vis.

 Note : le porte-fusible peut être mis en place sans fusible.

- Les tests de polarité sont accessibles sur chaque borne sans retirer le porte-fusible.

- Le porte-fusible peut être plombé si nécessaire. Le degré de protection est IP33.

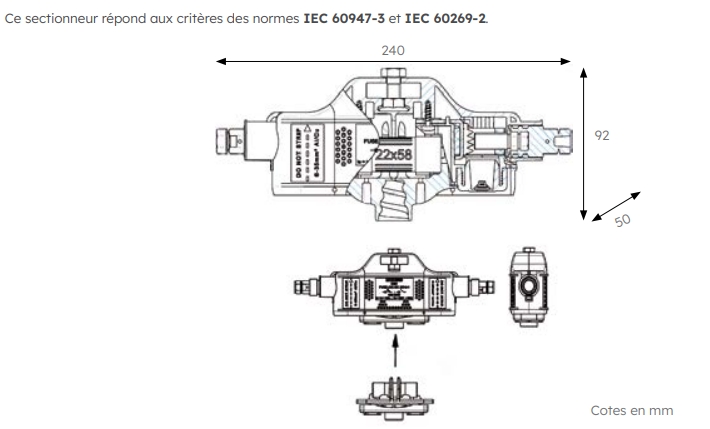

 Ce sectionneur répond aux critères des normes IEC 60947-3 et IEC 60269-2.
