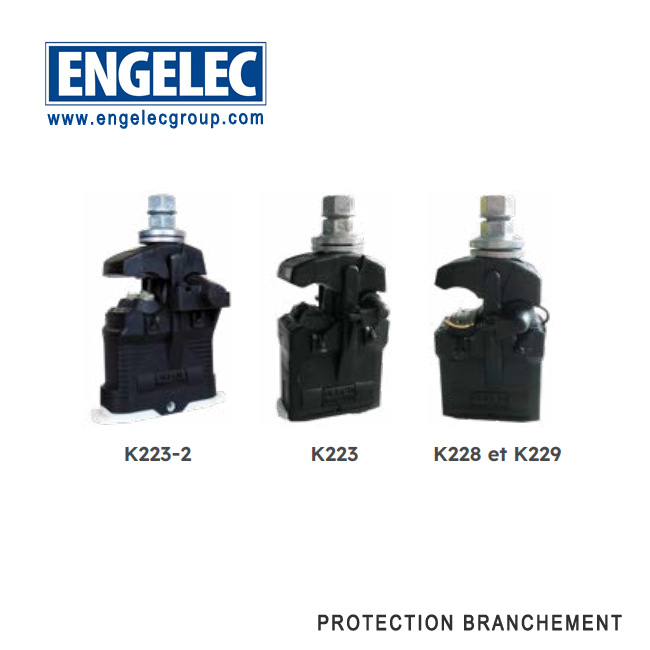

Connecteur coupe-circuit à fusible 20A

Ce connecteur coupe-circuit est destiné à recevoir une cartouche fusible ou un tube neutre. Il s’utilise pour protéger les conducteurs isolés de branchement ou d’éclairage public, raccordés au réseau aérien basse tension (conducteurs isolés torsadés ou de type lignes nues). Le calibre maximum est de 20A. Il s’utilise hors traction mécanique.
  • K223

  • ENGELEC

Availability:
Connecteur coupe-circuit à fusible 20A

Connecteur coupe-circuit à fusible 20A


UTILISATION

Ce connecteur coupe-circuit est destiné à recevoir une cartouche fusible ou un tube neutre.

Il s’utilise pour protéger les conducteurs isolés de branchement ou d’éclairage public, raccordés au réseau aérien basse tension (conducteurs isolés torsadés ou de type lignes nues).

Le calibre maximum est de 20A. Il s’utilise hors traction mécanique.

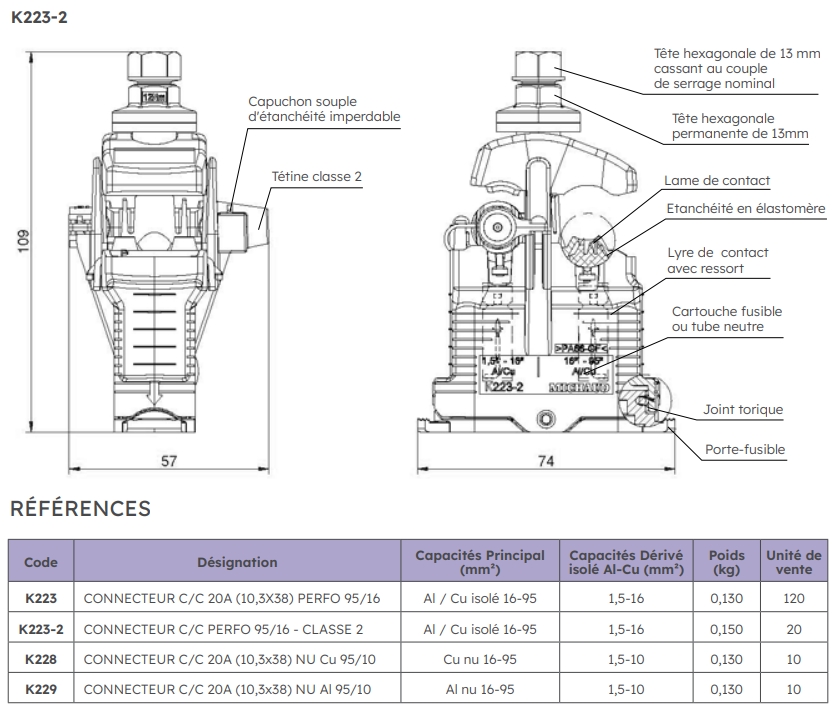

DESCRIPTION

- Le serrage du conducteur principal isolé ou nu et la perforation d’isolant sur le conducteur dérivé se font simultanément grâce au serrage unique.

- Le capuchon d’étanchéité est souple et permet de garantir la bonne insertion du dérivé. Il peut être positionné de façon à choisir le côté d'introduction du dérivé à droite ou à gauche.

- L’efficacité du serrage est assurée par une vis à tête fusible.

- Une étanchéité en élastomère assure l’isolation lors de la perforation des conducteurs à raccorder.

- La connexion de la cartouche fusible sur les lyres de contact est garantie par des ressorts.

- La manipulation du porte fusible plombable s’effectue simplement à la main. Deux flèches gravées sur le côté du boitier indiquent le sens d’ouverture et de fermeture à respecter.

- Pour tous les connecteurs le degré de protection est IP2X lors de la mise en œuvre. Le K223 devient IP33 après installation sur le conducteur isolé.

- Le K223-2 devient IP67 après installation sur le conducteur isolé (rigidité diélectrique dans l'eau 6kV/1 minute).
