K436 K439
ENGELEC
Availability: | |
---|---|

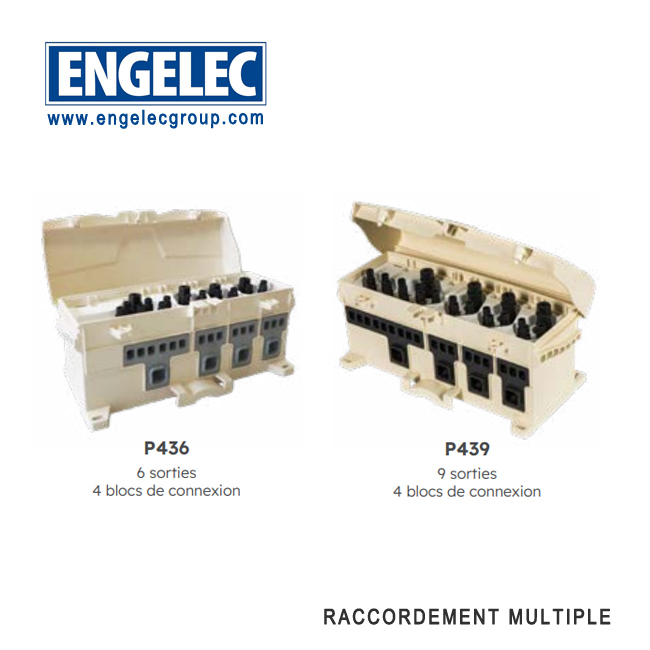

Boitier multipolaire de branchement
UTILISATIONC
Ces boitiers permettent de réaliser en un point du réseau aérien torsadé basse tension jusqu’à 6 (P436) ou 9 (P439) branchements monophasés ou jusqu’à 3 branchements triphasés.

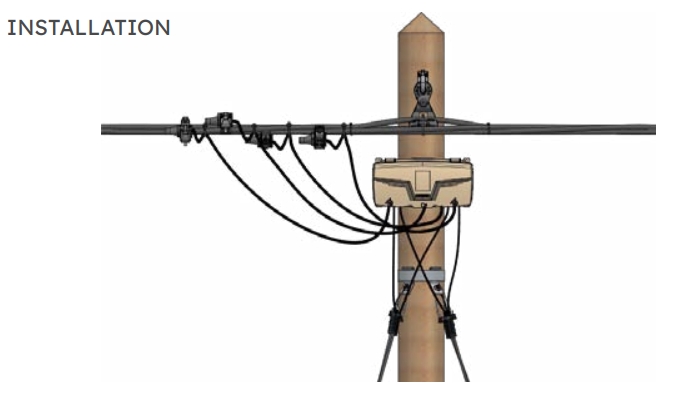

Ces boîtiers peuvent se ffxer indifféremment sur une façade ou sur un poteau.
Ils peuvent être accessoirement utilisés en arrêt de réseau.
LES AVANTAGES
> Réaliser des branchements triphasés et monophasés.
> Mieux répartir les charges sur le réseau grâce à la visibilité des branchements.
> Garantir la longévité du réseau (meilleure résistance à la corrosion et à l'humidité).
> Réduire le nombre de connecteurs (réseau organisé et plus sûr, lutte contre la fraude renforcée).
> Déconnecter simplement les abonnés (câble de réseau non impacté, possibilité de réutiliser la connectique).
> Vériffer le potentiel aux bornes (via une pointe de touche).
> Garantir une meilleure sécurité des monteurs (risque d'électrisation limité).
DESCRIPTION
- Le boitier est équipé de 4 blocs de connexion (1 neutre + 3 phases). Le "bloc neutre" est constitué d’une arrivée et de 6 départs (P436) ou 9 départs (P439) ; chaque "bloc phase" est constitué d’une arrivée et de 3 départs.

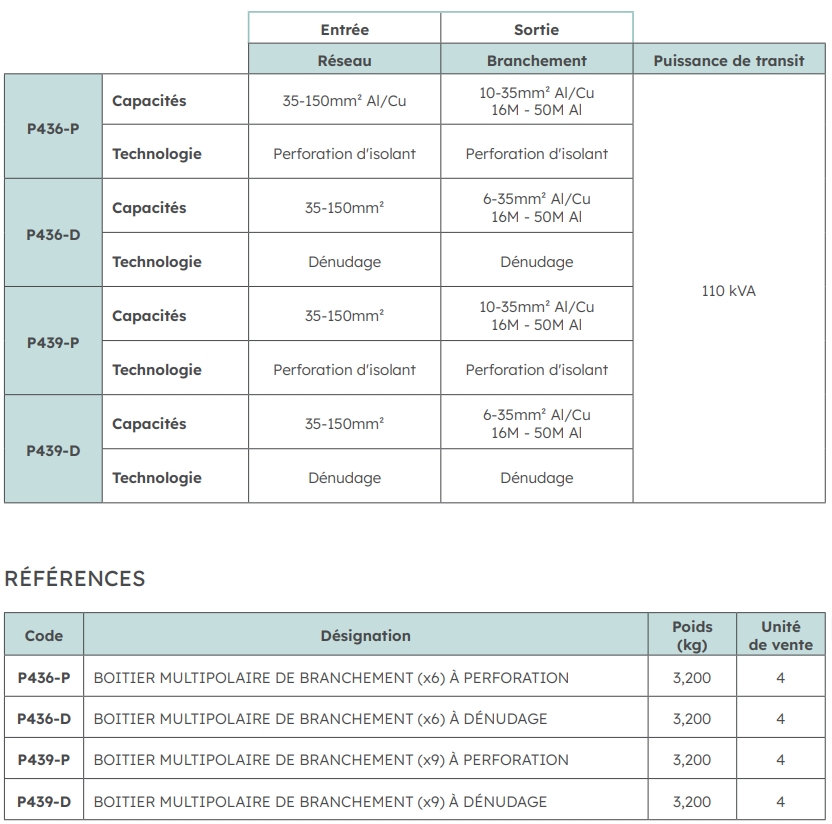

- Chaque boitier est disponible en deux versions : à perforation d’isolant ou à dénudage.
- Chaque bloc de connexion est accessible à la pointe de touche d’un vériffcateur de tension.
- L'entrée et la sortie des conducteurs en partie inférieure s’effectuent par des joints étanches en élastomère.
- La fermeture du couvercle est réalisée par deux vis plastique à empreinte triangle imperdable.
- Un dispositif intégré permet le plombage de l'ensemble et éventuellement le cadenassage.
- Les séparateurs des bornes dans le boitier permettent la connexion des conducteurs dans n’importe quel ordre.
- Le degré de protection de l'enveloppe est IP43. Le couvercle ouvert, le degré de protection des parties actives est IP2X.
- Les boîtiers disposent d'un passage feuillard pour la ffxation poteau et également de passage de vis pour la ffxation sur façade. Ces boîtiers répondent aux critères de la norme HN 62-S-33.
Boitier de branchement
