L436
ENGELEC
Availability: | |
---|---|

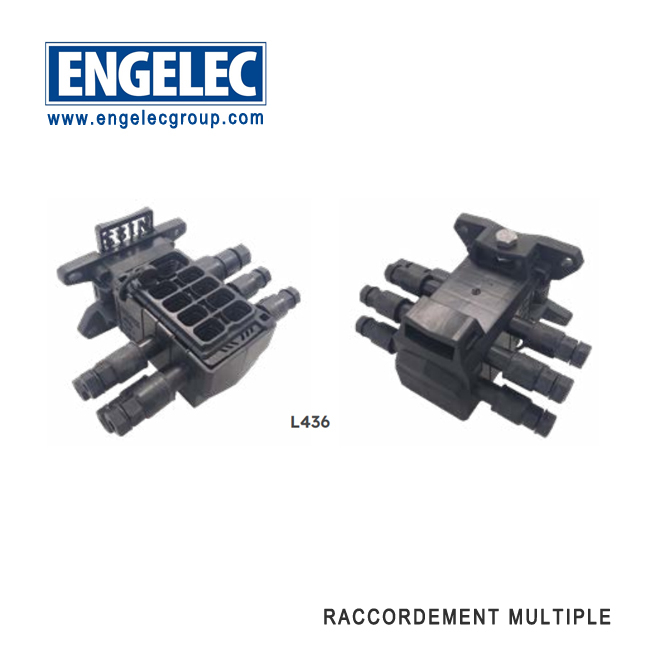

Bloc unipolaire de branchement
UTILISATIONC
Ce bloc unipolaire permet d'étoiler un conducteur en 8 sorties. L'utilisation des 2 blocs unipolaires permet de réaliser jusqu'à 8 branchements monophasés.
Pour faciliter le repérage du conducteur, le bloc possède une plaque d'identiffcation.

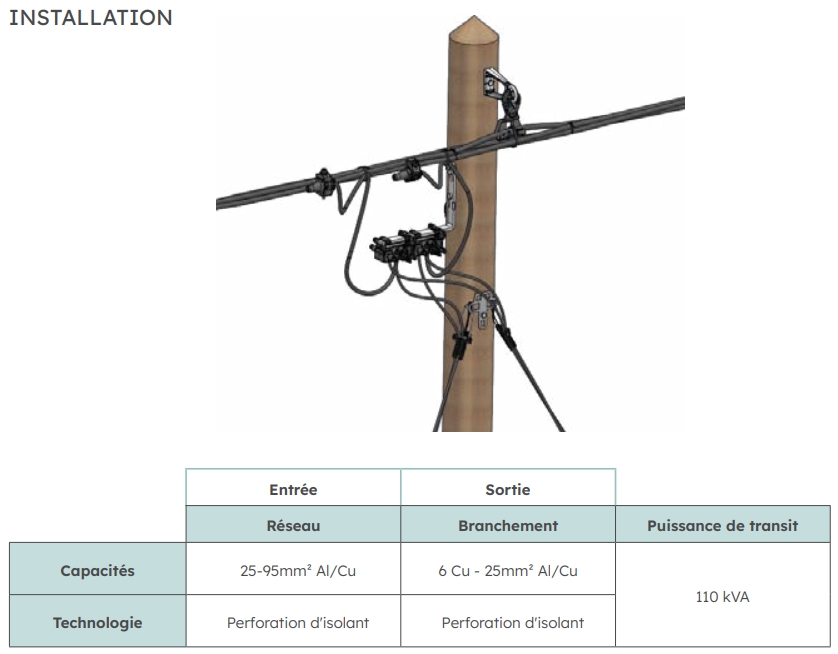

Il peut se ffxer indifféremment sur façade ou sur poteau.
LES AVANTAGES
> Réaliser de multiples branchements monophasés.
> Supprimer les connecteurs (réseau organisé et plus sûr, lutte contre la fraude renforcée).
> Améliorer la lisibilité du réseau (suppression de l'effet "toile d'araignée").
> Faciliter l’identiffcation des phases (à l’aide d’une plaque d’identiffcation).
> Vériffer le potentiel aux bornes (via une pointe de touche sur chaque branchement).
> Garantir la longévité du réseau (meilleure résistance à la corrosion et à l'humidité).
> Faciliter l'intervention (grâce à la perforation d’isolant sur le principal et le dérivé).
> Garantir une meilleure sécurité des monteurs (risque d'électrisation limité).
> Personnaliser le nombre de branchements (grâce à la modularité de l’ensemble).
DESCRIPTION
- Le bloc d’étoilement 8 sorties est équipé d’un seul bloc de connexion.
- Chaque entrée est accessible à la pointe de touche d'un vériffcateur de tension.
- Le bloc de connexion est en aluminium étamé, compatible avec des conducteurs en cuivre ou en aluminium.
- Les bornes sont toutes à perforation d’isolant facilitant la mise en œuvre.
- L'entrée des conducteurs s'effectue par des joints étanches en élastomère.

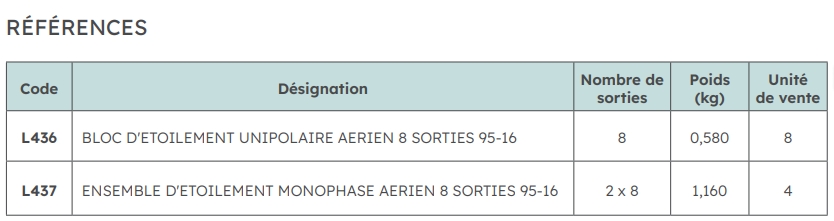

- La référence L436 comprend un seul bloc d’étoilement. La référence L437 comprend deux blocs d’étoilement L436.
- La vis d’arrivée réseau est en aluminium et la tête fusible est en plastique de taille H17.
- Les vis de départ branchement sont en acier étamé et les têtes fusibles sont en plastique de taille H10.
- Chaque bloc dispose d’une plaque d’identiffcation permettant de repérer les 3 phases et le neutre (N/1/2/3).
- Le produit comprend une vis et un écrou M8 fourni pour la ffxation sur console.
- Le bloc d’étoilement peut-être livré avec une platine de ffxation métallique non corrodable*. La rigidité de cette platine autorise la pose sur des surfaces non planes.
- Le degré de protection de l'enveloppe est IP33.
- Le raccordement peut se faire sous tension mais hors charge.
Ce boîtier répond aux critères de la norme HN 62-S-33 et EN 50483-5
