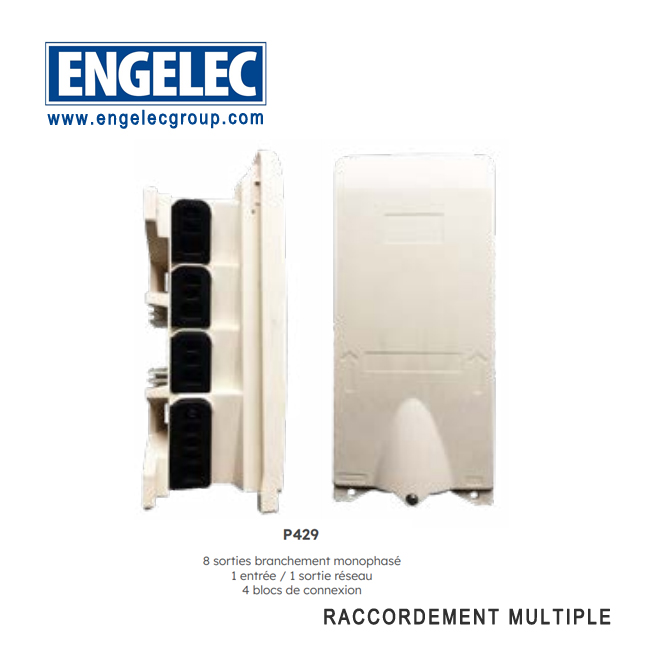

Boitier multipolaire de branchement et jonction réseau
UTILISATIONC
Ce boitier permet de réaliser la jonction de 2 réseaux aériens et la dérivation de 8 branchements monophasés ou 4 triphasés au maximum.
Ce boîtier peut se ffxer indifféremment sur façade ou sur poteau.
Il peut être accessoirement utilisé en arrêt de réseau.
LES AVANTAGES
> Réaliser de multiples branchements triphasés et monophasés.
> Mieux répartir les charges sur le réseau grâce à la visibilité des branchements.
> Supprimer les connecteurs pour un réseau anti-fraude sûr et organisé.
> Améliorer la lisibilité du réseau en supprimant de l'effet "toile d'araignée".
> Vériffer le potentiel aux bornes via une pointe de touche.
> Garantir la longévité du réseau avec une meilleure résistance à la corrosion et à l'humidité.
> Faciliter l'intervention avec un couvercle coulissant avec butée en mode ouvert.
> Garantir une meilleure sécurité des monteurs en limitant les risques d'électrisation.
> Supprimer les jonctions entre câbles en réalisant des fausses coupures régulières.
DESCRIPTION

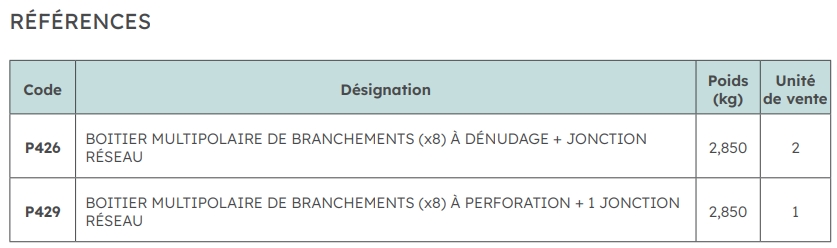

- Le boîtier est équipé de 4 blocs de connexion. Les bornes réseau et branchement sont à perforation d'isolant pour le P429 et à dénudage pour le P426.
- Chaque raccordement est sécurisé grâce à des vis à tête fusible (H17/HC8 pour les vis réseau; H10/H10 pour les vis branchement).
- Chaque bloc de connexion est accessible à la pointe de touche d'un veriffcateur de tension.
- L'entrée et la sortie des conducteurs s'effectuent par des joints étanches en élastomère.
- La fermeture du couvercle est réalisée par 1 vis imperdable en inox avec ressort pour faciliter le dégagement. Un dispositif intégré permet le plombage de l'ensemble et éventuellement le cadenassage.
- Les séparateurs des bornes dans le boitier permettent la connexion des conducteurs dans n'importe quel ordre.
- Le degré de protection de l'enveloppe est IP33. Le couvercle ouvert, le degré de protection des parties actives est IP2X .
- Le boîtier peut-être livré* avec une platine de ffxation métallique non corrodable. La rigidité de cette platine autorise la pose sur des surfaces non planes.
- Le raccordement peut se faire sous tension mais hors charge.
Ce boîtier répond aux critères de la norme HN 62-S-33 et EN 50483-5.
