Connecteur unipolaire de branchement

Connecteur unipolaire de branchement

UTILISATION

Ce connecteur s'utilise en dérivation de branchement sur le réseau souterrain basse tension.

Il prend place dans des boîtes souterraines coulées ou injectées.

Il peut s’utiliser sur un câble principal à isolant synthétique ou papier, de type :

- circulaire ou sectoral,

- en aluminium,

- à âme massive ou câblée.

DESCRIPTION

- Le contact est réalisé par perforation d’isolant simultanément sur le principal et le dérivé.

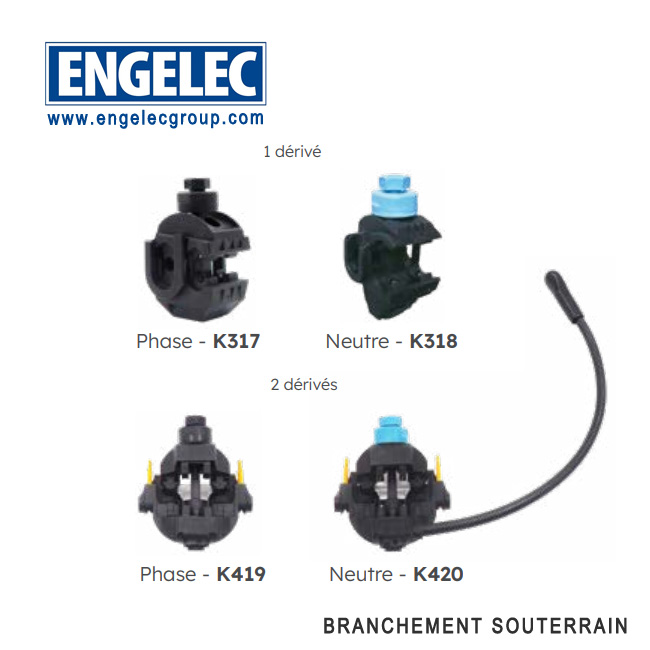

- Les K419 et K420 permettent la connexion de 2 dérivés, de sections identiques ou différentes.

- Le K420 intègre un conducteur de mise à la terre.

- Les connecteurs sont entièrement isolés (degré de protection IP2X). Les corps sont en matériaux synthétiques affn de sécuriser le travail sous tension.

- L’ergonomie est étudiée pour répondre aux contraintes particulières des travaux souterrains.

- L’efffcacité du serrage est assurée par une vis à tête fusible.

Les connecteurs sont testés suivant un vieillissement électrique de 200 cycles selon la norme NF C 63-061 et 1000 cycles selon la norme NF EN 61238-1.
