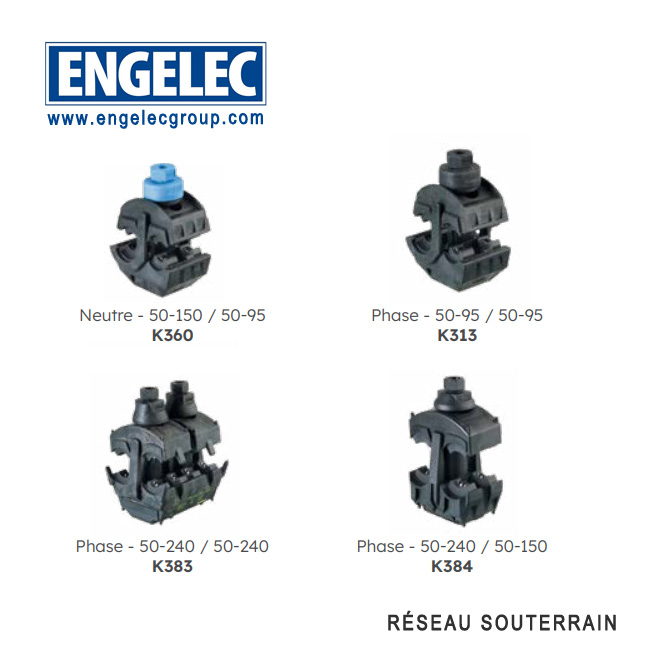

Connecteur de réseau unipolaire

Jonction de réparation de branchement - JRB

UTILISATION

Ce connecteur est destiné à être utilisé en jonction ou nœud de réseau souterrain basse tension.

Il prend place dans des boîtes souterraines coulées ou injectées.

Il peut s’utiliser sur des câbles à isolant synthétique ou papier, de type circulaire, ou sectoral, en aluminium.

DESCRIPTION

- La connexion est réalisée par perforation d’isolant sur principal et dérivé de manière simultanée.

- Les connecteurs sont entièrement isolés (degré de protection IP2X). Leurs corps sont en matériaux synthétiques affn de sécuriser le travail sous tension.

- Ils sont testés pour un vieillissement électrique de 1 000 cycles selon la norme NF EN 61238-1.

- Leur tenue diélectrique dans l’air est supérieure à 4kV.

- L’ergonomie est étudiée pour répondre aux contraintes particulières des travaux souterrains.

- L’efffcacité du serrage est assurée par des vis à tête fusible. Ces connecteurs répondent aux critères de la spéciffcation technique HN 68 S-12.
