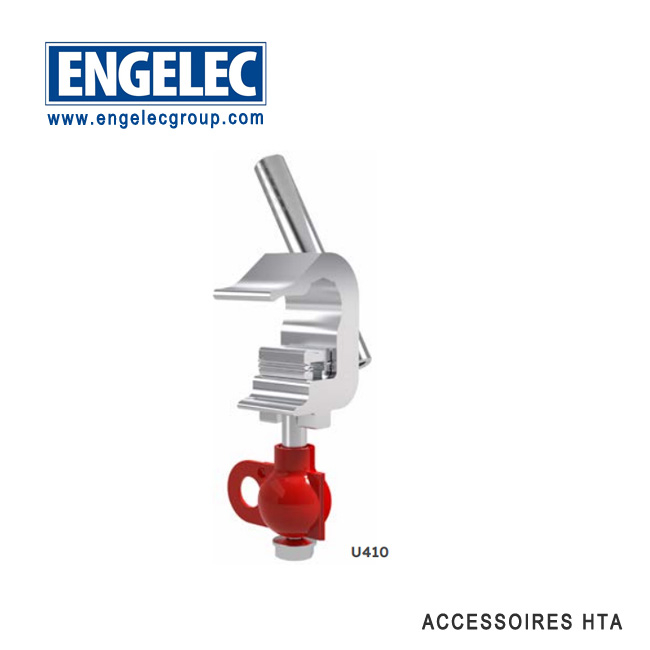

Connecteur pour broche HTA

Connecteur pour broche HTA

UTILISATION

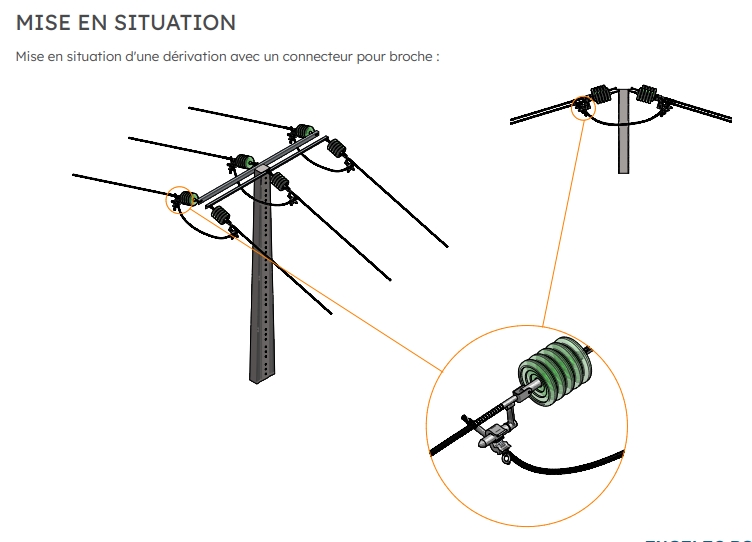

Ce connecteur s'utilise pour réaliser la dérivation d'un conducteur nu sur une broche de 25mm.

Son design permet un travail hors tension au contact, ou sous tension à l'aide d'une perche.

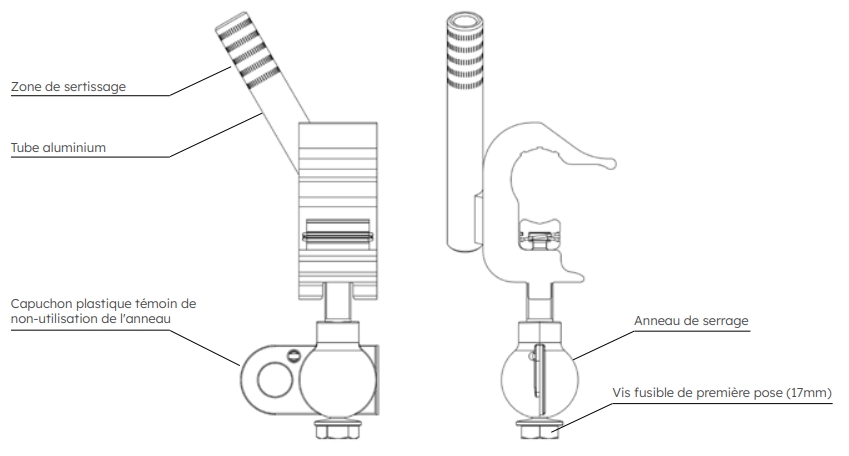

DESCRIPTION

- Ce connecteur de forme ouverte permet la pose et dépose aisée, quelque soit sa position sur la broche. Sa structure entièrement en aluminium lui confère une très bonne résistance à la corrosion.

- Le connecteur peut être installé sur la broche :

• Sous tension, via l'anneau pour installation depuis le sol (serrage à l'aide d'une perche isolée),

• Hors tension, via la tête fusible hexagonale 17mm pour montage au contact (serrage à l'aide d'une clé).

- Le connecteur peut être démonté :

• Sous tension depuis le sol à l'aide d'une perche isolée, en retirant le témoin de non utilisation de l’anneau puis en dévissant l'anneau,

• Hors tension au contact, en desserant la tête hexagonale 13mm à l'aide d'une clé plate, après avoir retiré le témoin de non utilisation.

- Le conducteur dérivé peut être serti dans le tube pour une sortie, indifféremment par le haut ou par le bas.

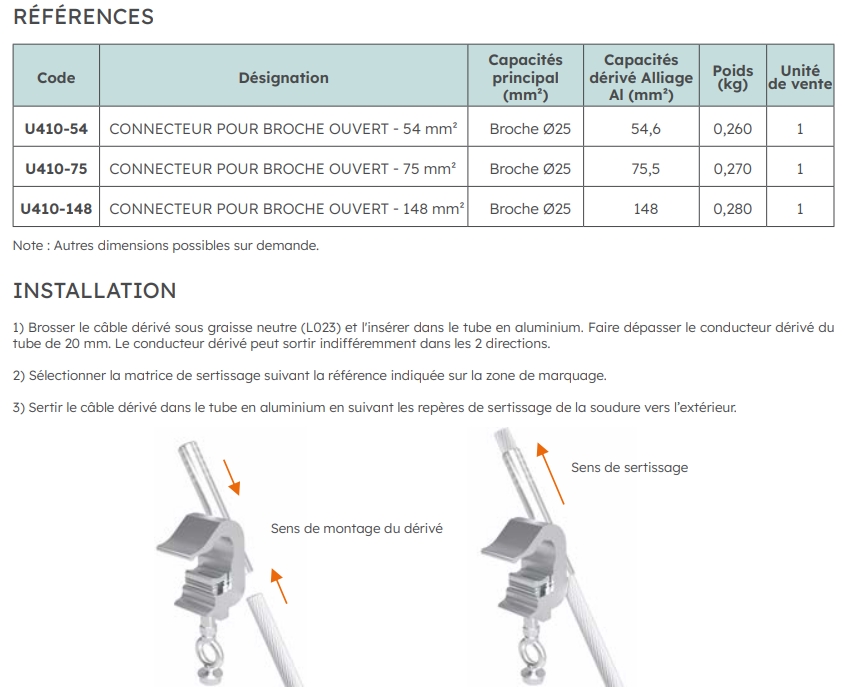

- Capacité : le choix du connecteur se fait en fonction de la section du conducteur dérivé, les connecteurs se montent sur des broches conformes à la norme HN 66-S-46 de diamètre 25mm.

- Plage de tension HTA : de 1kV à 50kV.

Ce connecteur répond aux critères de la spéciffcation HN 66-S-45.
