Connecteur de réseau pour conducteur nu

Connecteur de réseau pour conducteur nu

UTILISATIONC

Ce connecteur s’utilise pour raccorder un réseau aérien basse tension en conducteurs isolés torsadés sur un réseau BT en conducteurs nus en cuivre ou en alliage d’aluminium.

La section des conducteurs nus peut aller de 7 à 240mm² selon le modèle.

La section des câbles isolés peut aller de 25 à 150mm² suivant le modèle

DESCRIPTION

- Les vis de serrage sont hors tension électrique.

- L’efffcacité du serrage est assurée par une vis à tête fusible.

- La connexion sur les conducteurs dérivés se fait par perforation d’isolant.

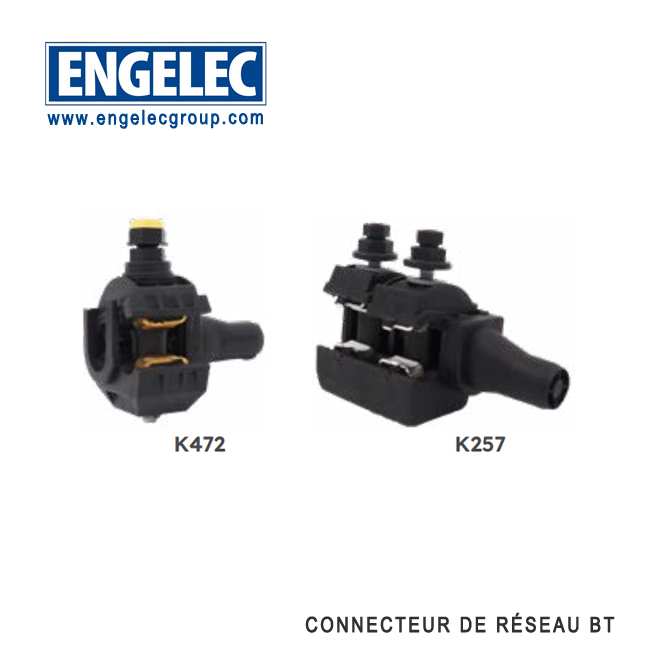

- Les connecteurs K472, K473, K474 et K475 sont pourvus d'un indicateur jaune qui disparaît lorsque la tête fusible est correctement rompue, permettant de vériffer facilement depuis le sol le bon serrage. Il augmente la hauteur de la tête de 10mm.

Ce connecteur répond aux critères des normes NF C 33-020 et EN 50-483.

Capuchon d’étanchéité du connecteur :

- Le capuchon d’étanchéité du connecteur est ffexible, affn de vériffer simplement à la main la bonne insertion du conducteur dérivé.

- Il est équipé de membranes plutôt que de graisse, assurant sur le long terme une étanchéité autour de l’extrémité du conducteur dérivé.

- Il est collé au corps du connecteur affn d’éviter toute perte éventuelle lors de la manipulation et lors de la mise en œuvre, et ce au ffl du temps (vent, intempéries…).

- Si besoin, il peut être équipé d’un capuchon d’étanchéité rigide, qui agrippe et recouvre le capuchon ffexible (Code Produit K245 : nous consulter pour toute information complémentaire).

Connecteur pour conducteur nu
