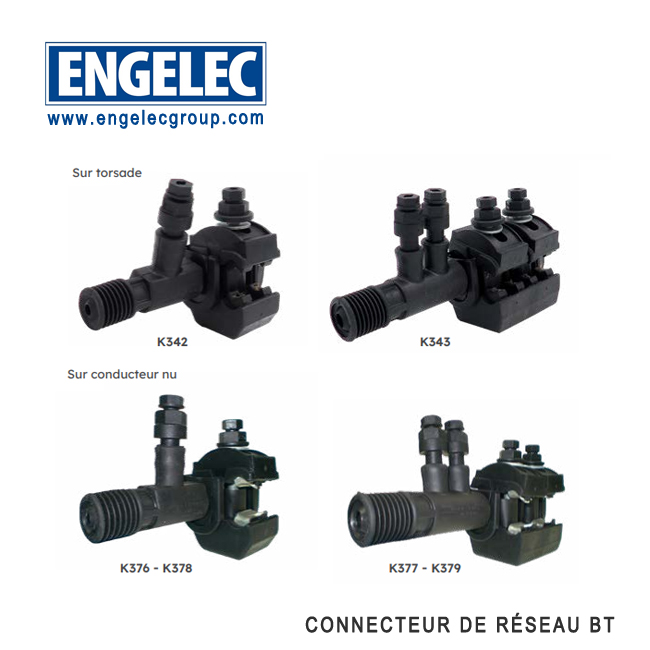

Connecteur de réseau à dérivé démontable
UTILISATIONC
Ce connecteur s’utilise pour réaliser la dérivation d’un réseau aérien basse tension en conducteurs isolés torsadés sur un autre réseau du même type ou sur un réseau basse tension en conducteurs nus en cuivre ou en alliage d'aluminium.

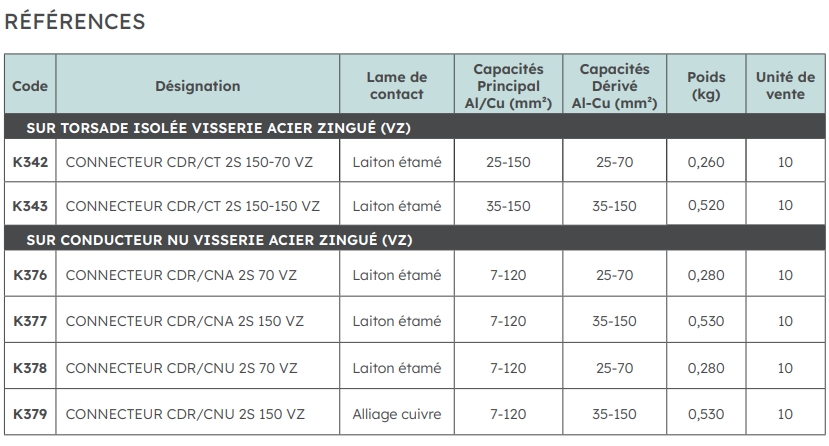

En principal, la section des conducteurs isolés peut aller, suivant le modèle, de 25 à 150mm², et de 7 à 120mm² pour les conducteurs nus.
En dérivé, la section des conducteurs isolés peut aller, suivant le modèle, de 25-70mm² et de 35-150mm².
DESCRIPTION
- Pour la connexion du dérivé et pour les connecteurs pour conducteurs isolés, la tenue diélectrique dans l’eau est supérieure à 6kV.
- Toutes les vis de serrage métalliques sont hors tension électrique.
- L’efffcacité du serrage est assurée par des vis à tête fusible.
- La connexion sur le conducteur principal est établie, suivant le modèle, par perforation d’isolant ou sur conducteur nu, avec 1 ou 2 vis à tête fusible. Cette connexion est démontable mais non réutilisable.

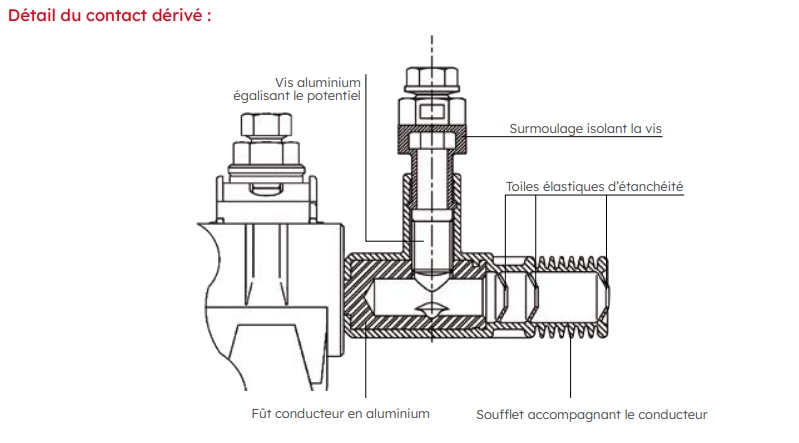

- La connexion sur le conducteur dérivé est établie après dénudage de son extrémité affn de permettre le démontage et la réutilisation.
Ce connecteur répond aux critères des normes NF C 33-020 et EN 50-483.
MISE EN OEUVRE
- Positionner le connecteur sur le conducteur principal et serrer avec une clé de 13mm jusqu’à rupture de la tête fusible.
- La tête de vis permanente de 17mm est uniquement prévue pour un démontage éventuel, ne pas s'en servir pour resserrer la vis après la rupture de la première tête.
- Dénuder le conducteur dérivé sur la longueur préconisée, l’introduire à fond dans l’alésage après l’avoir brossé sous graisse neutre.
- Serrer avec une clé de 13mm jusqu’à rupture de la tête fusible (double vis sur K377, K379 et K343). - Dans le cas du démontage et du remontage du dérivé, serrer la ou les vis avec une clé de 17mm jusqu'au couple indiqué sur la tête : 15Nm.
- La mise en œuvre peut se faire sous tension mais la charge sur le conducteur dérivé ne doit pas excéder 60A.
