Panneau compteur disjoncteur

Panneau compteur disjoncteur

UTILISATION

Ce panneau est destiné à supporter le compteur électronique monophasé et le disjoncteur. Il permet de définir la frontière entre le distributeur d'énergie et le domaine privé chez l'installateur.

L'habillage est optionnel.

DESCRIPTION

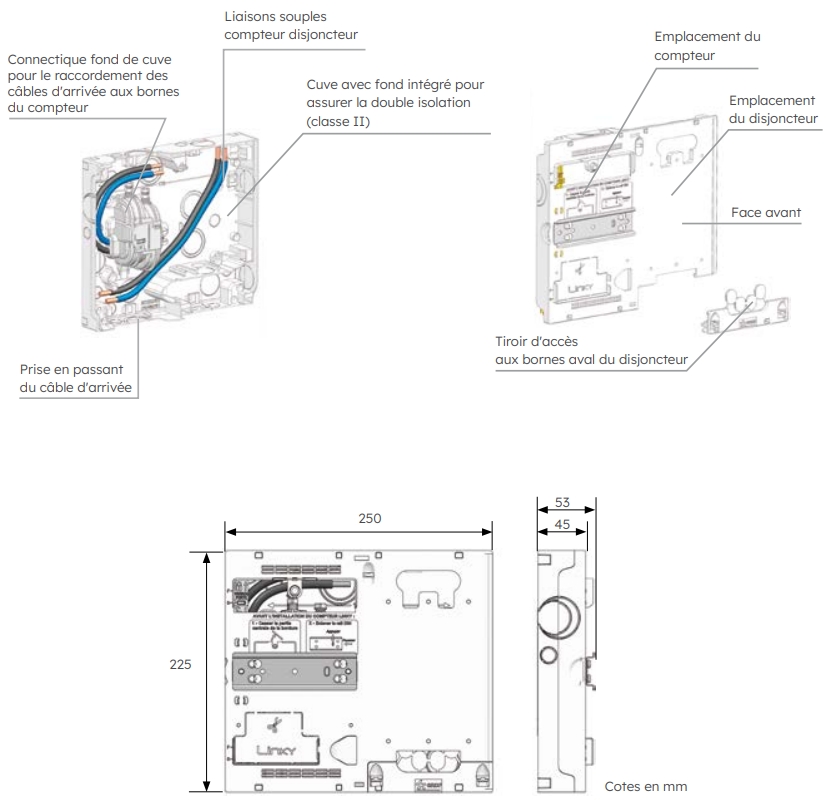

- L'ensemble est en matériaux synthétiques auto-extinguibles de couleur blanche (RAL 9010).

- La face avant est équipée du rail de fixation pour la pose du compteur et de lumières pour le passage des conducteurs. Elle est démontable pour faciliter le câblage des appareils. Le rail est amovible pour l'installation du compteur.

- Le panneau est équipé d'une connectique fixée en fond de cuve, étudiée pour accueillir les câbles d'arrivée par le haut ou par le bas.

- Cette connectique présente un degré de protection IPXXB après mise en oeuvre. Elle intègre des liaisons 16mm² cuivre dont la longueur permet indifféremment le raccordement des compteurs avec bornes en haut ou en bas.

- Les bornes aval du disjoncteur sont accessibles par un tiroir en partie inférieure.

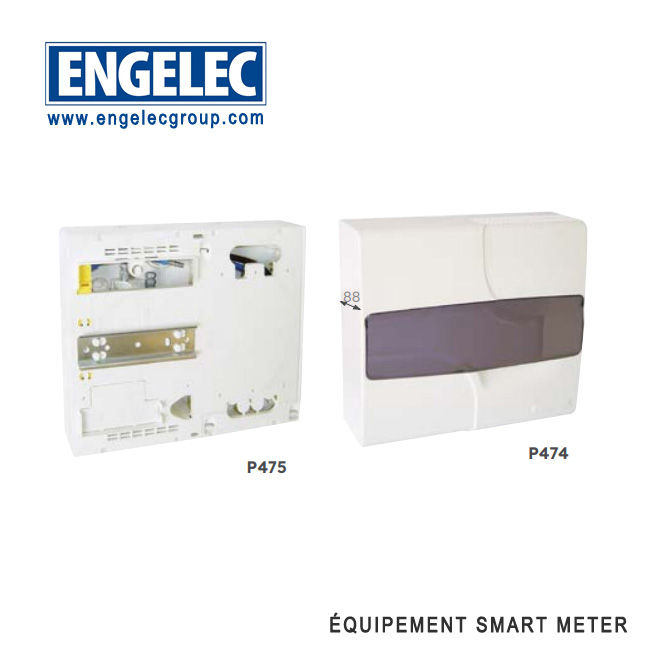

- Le panneau compteur peut être habillé avec le P474. L’habillage dispose d’une accroche pour être fixé sur le panneau et d’une fenêtre pivotante sur le devant pour permettre l’accès au compteur et au disjoncteur.
