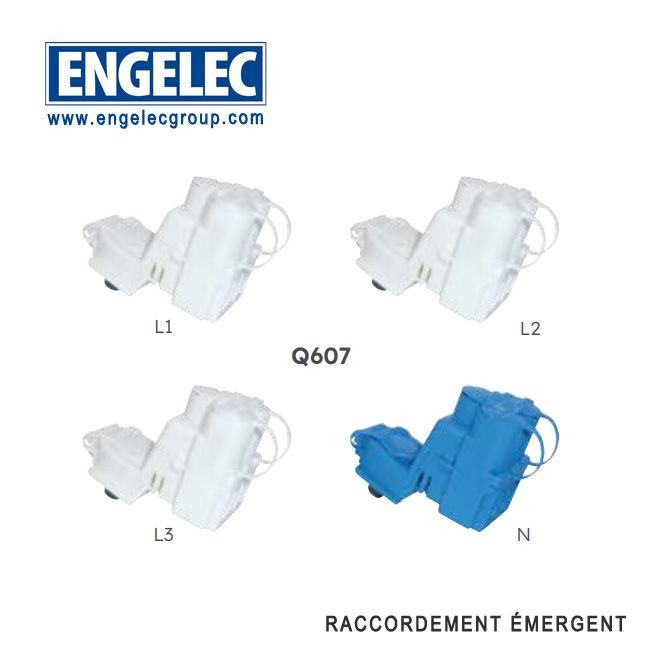

Module de repiquage

Le module de repiquage est constitué d’1 neutre et de 3 phases. Il permet de réaliser au maximum 3 branchements monophasés ou 3 branchements triphasés. Il s’installe sur les plages de raccordement normalisées M12 du jeu de barres. Il est utilisé notamment lorsque les fusibles AD sont installés chez le client.
  • Q607

  • ENGELEC

Availability:
Module de repiquage

Coffret rigide avec ouverture panneau amovible


UTILISATION

Le module de repiquage est constitué d’1 neutre et de 3 phases.

Il permet de réaliser au maximum 3 branchements monophasés ou 3 branchements triphasés.

Il s’installe sur les plages de raccordement normalisées M12 du jeu de barres.

Il est utilisé notamment lorsque les fusibles AD sont installés chez le client.


DESCRIPTION

- Le module de repiquage présente un degré de protection IP2X avant et après mise en œuvre.

- Le neutre et les phases comportent 3 bornes de raccordement à perforation d’isolant.

- Le neutre est identiffé par sa couleur bleue. - Les bornes sont dotées de vis à tête fusible. Leur capacité est de 16-25mm2 Al-Cu / 16M-35M Al (la lettre M signiffe que l'âme du conducteur est massive).

- La conception du produit permet le passage des conducteurs au dessus des bornes inférieures.

- La petite taille des capuchons IP2X permet d’accéder aux vis de serrage des bornes même lorsque tous les conducteurs sont raccordés.

Ce module répond aux critères de la HN 63-S-65.

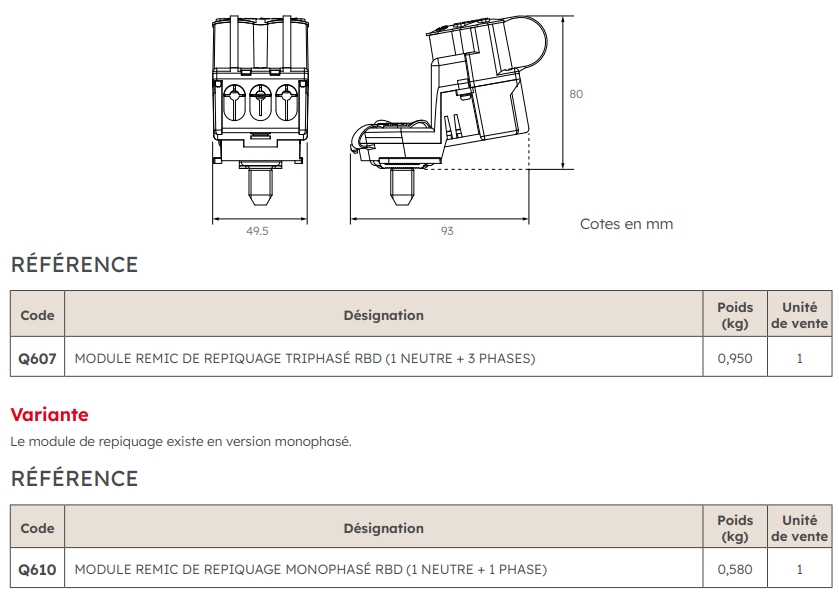

1
