INTERRUPTEUR AERIEN À COMMANDE MANNUELLE EN PORCELAINE/COMPOSITE IACM

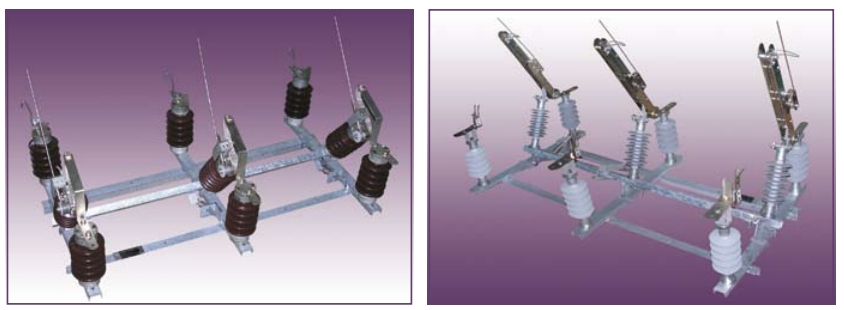

Série :

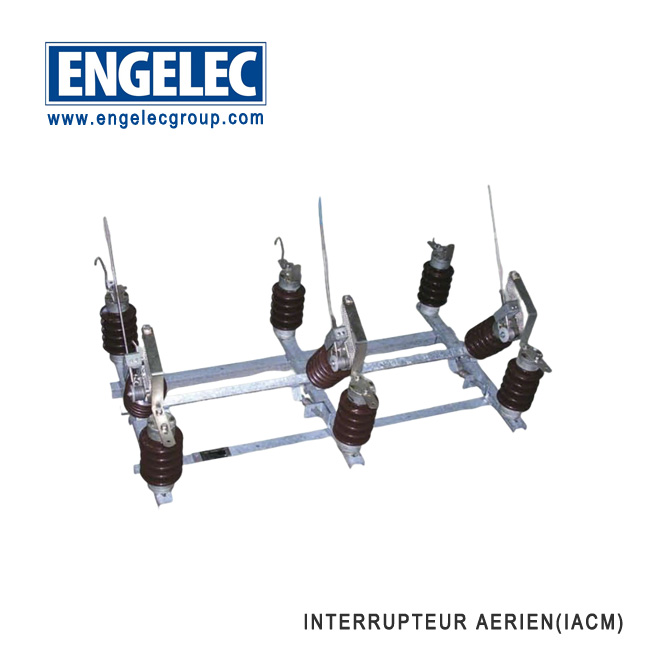

MAX IACM EN PORCELAINE

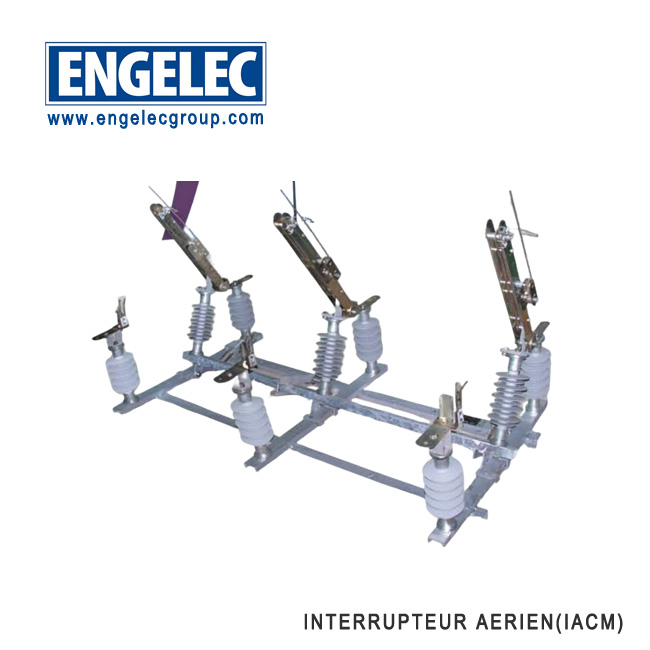

MAX IACM EN COMPOSITE
DESCRIPTION

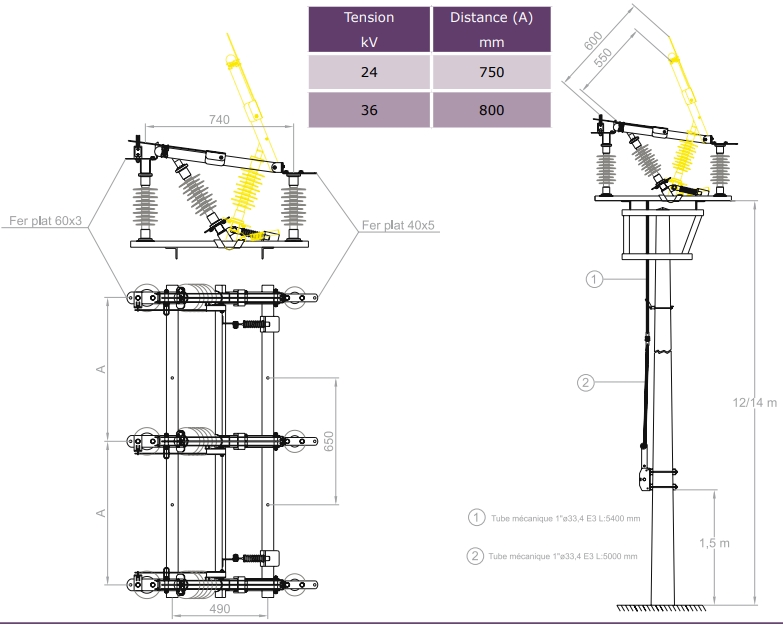

L’interrupteur sectionneur aérien à coupure en charge et à commande manuelle IACM MAX-50A se trouve généralement au niveau des dérivations, il permet d’isoler une grappe de postes et d’assurer le sectionnement et le bouclage, il est placé sur un support simple en béton d’une ligne électrique aérienne à moyenne tension jusqu’à 36 kV . Cet appareil est conforme à la spécification technique de l’Office National d’Electricité STD60-L60 et la norme internationale IEC 60265-1.
L’interrpteur aérien MAX convient à tout type de réseau et notamment à ceux qui nécessitent des manœuvres fréquentes dans des conditions climatiques sévères (humidité saline, vent de sable, neige, altitude élevée, pollution industrielle, zone à forte densité de pollution...)
Cet appareil est constitué d’un interrupteur muni d’un dispositif de coupure dans l’air constitué par des fouets en acier inoxydable à grande vitesse . Il est muni d’une commande manuelle à accumulation d’énergie donnant
une vitesse de fermeture et d’ouverture indépendante de l’opérateur et garantissant le pouvoir de fermeture .
Résultat d’une longue expérience, en coopération avec les exploitants des réseaux électriques de distribution aériens publics et privés, les interrupteurs aériens MAX sont extrêmement fiables et présentent des caractéristiques de sécurié très élevées permettant de les exploiter en toute confiance.
Domaines d’application :
• L’interrupteur sectionneur aérien à coupure en charge et à commande manuelle MAX est un dispositif de coupure dans l’air, placé sur un support simple en béton d’une ligne électrique aérienne moyenne tension. Il permet d’isoler ou d’établir les courants dans les réseaux de distribution.

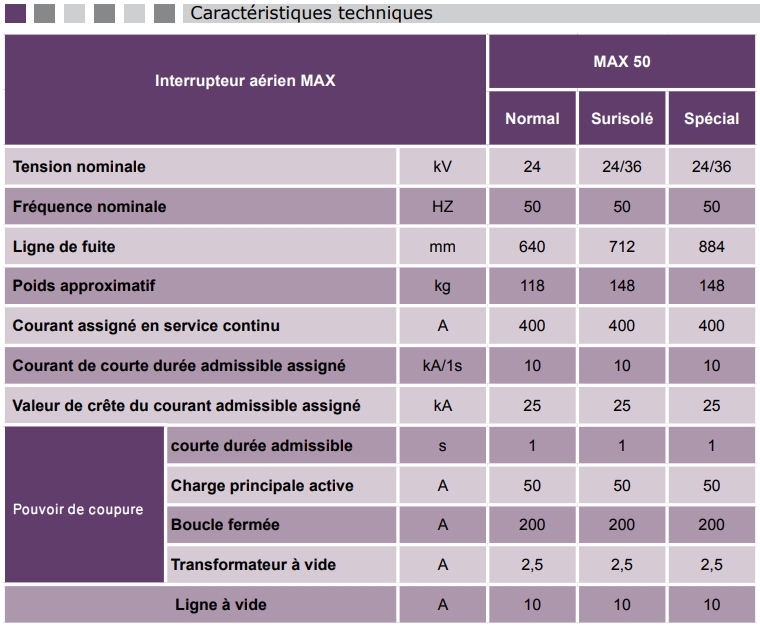

Désignation INES : IACM MAX 24 kV-50A.
Tension nominale : 22 kV.
Courant nominal : 400 A.
Normes de références :
• CEI 61109 : Isolateurs composites destinés aux lignes aériennes à courant alternatif de tension nominale supérieure à 1000 V. Définitions, méthodes d’essais et critères d’acceptation.
• CEI 60694 : Spécifications communes aux normes de l’appareillage à haute tension.
• CEI 62271-102 : Appareillage à haute tension : Partie 102 : Sectionneurs et sectionneurs de terre à courant alternatif.
• ISO 1461 : Revêtement par galvanisation à chaud sur produits finis ferreux : Spécifications et méthodes d’essai.
