Fusible interrupteur sectionneur double pôle 160A

Fusible interrupteur sectionneur double pôle 160A

UTILISATION

Ce fusible interrupteur sectionneur (FSD) est de type multipolaire.

Il s'installe en haut de poteau ou sur façade. Il protège le branchement aérien alimentant un ou plusieurs clients multipolaires ou le circuit basse tension d'un transformateur haut de poteau.

Il est destiné à recevoir des cartouches fusibles 160A ou des barrettes de sectionnement 240A, Taille 00 (selon la norme IEC 269-2.1).

DESCRIPTION

Fusible interrupteur sectionneur :

- Les caractéristiques du sectionneur sont :

• Tension assignée, Ue : 500V

• Fréquence assignée : 50 à 60Hz

• Tension d'isolation assignée, Ui : 1000V

• Courant assigné, Ie : 160A

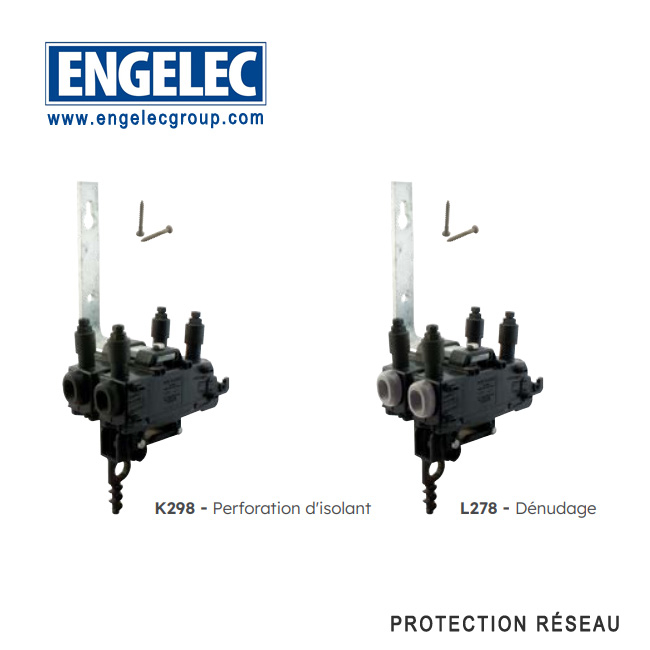

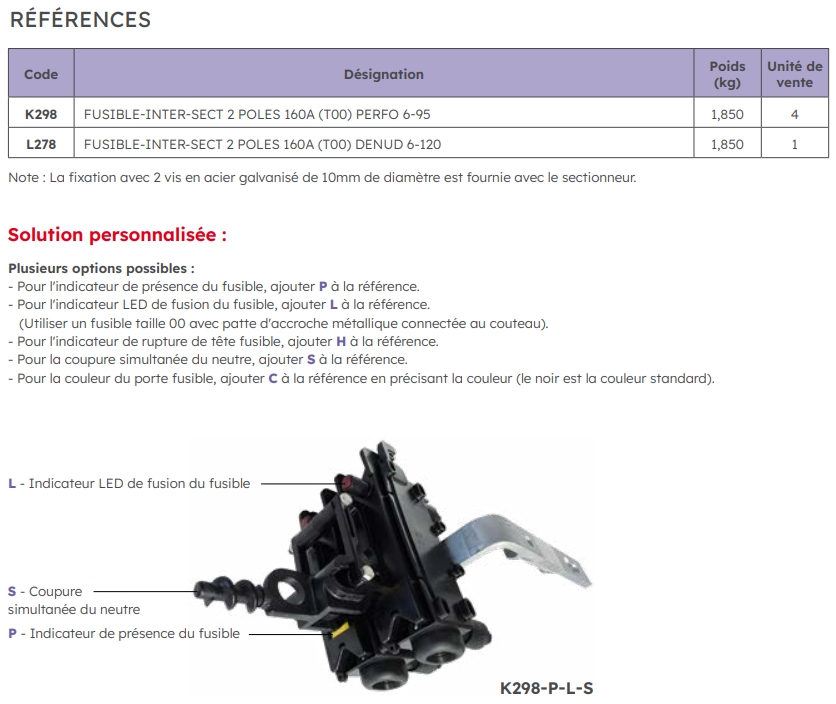

- La version K298 est à perforation d'isolant et peut recevoir des conducteurs isolés de section 6 à 95mm2 Al-Cu (les joints d'entrée sont de couleur noir).

- La version L278 est à dénudage et peut recevoir des conducteurs isolés de section 6 à 120mm2 Al-Cu (les joints d'entrée sont de couleur gris).

- Les porte-fusibles s'ouvrent, se retirent et se ferment simultanément à l'aide d'une perche à crochet ou d’une perche vissée sur l’adaptateur. Note : le porte-fusible peut être mis en place sans fusible.

- Les tests de polarité sont accessibles sur chaque borne sans retirer les porte-fusibles. - Le degré de protection est IP33. Console :

- La console est de type 2 trous. Elle est en acier galvanisé hautement résistant à la corrosion.

- La fixation sur poteau ou façade est assurée par 2 vis fournies en acier galvanisé de 10mm de diamètre et deux trous sur la console (l'orifice supérieur possède une forme de type trou de serrure afin de faciliter le positionnement du sectionneur). Ce sectionneur répond aux critères des normes IEC 60947-3 et IEC 60269-2.
