Extrémité mécanico-rétractable de branchement

Extrémité mécanico-rétractable de branchement

UTILISATION

Ce produit est destiné à assurer l’étanchéité à l’extrémité des câbles dénudés de branchement et à isoler le neutre des câbles à neutre périphérique, facilitant le raccordement dans l’appareillage.

Aucun outil est nécessaire pour sa mise en œuvre.

DESCRIPTION

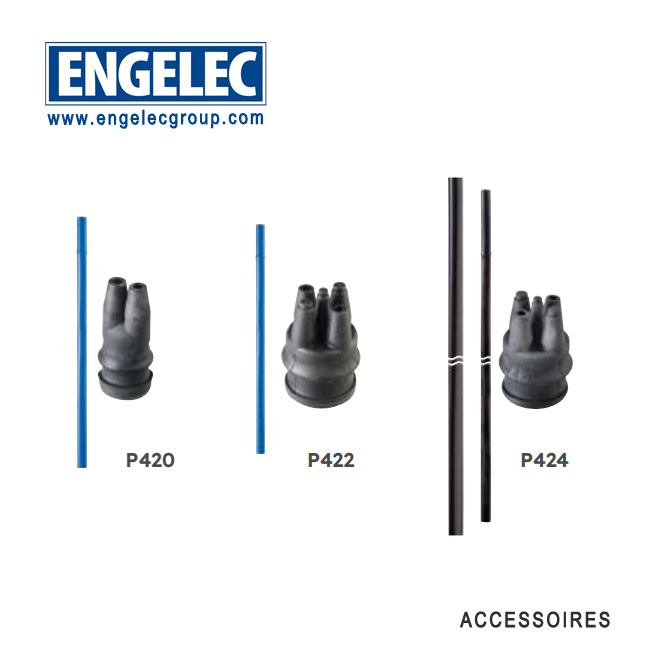

- Les extrémités sont constituées d’une tétine mécanico-rétractable et de une ou plusieurs gaines destinées à s’enfiler sur les conducteurs.

 - Les extrémités intérieurs (EI) comportent une gaine à destination du neutre. Les extrémités extérieures (EE) comportent deux gaines à destination de câbles triphasés.

- Les gaines pour le neutre comportent à leur extrémité une douille en cuivre étamée, permettant le rassemblement des brins du neutre dans le cas d’un câble à neutre périphérique.

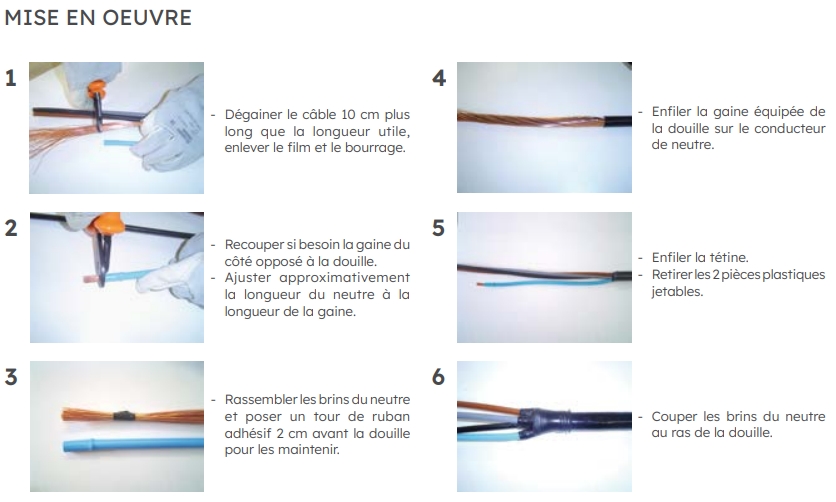

- Les extrémités mécanico-rétractables se mettent en œuvre par le retrait de 2 pièces plastiques jetables situées à la base du produit.

- Dans le cas d’extrémités triphasées, la 5ème sortie est destinée au téléreport lors d’une installation sur les câbles NF C 33-214 avec téléreport intégré.

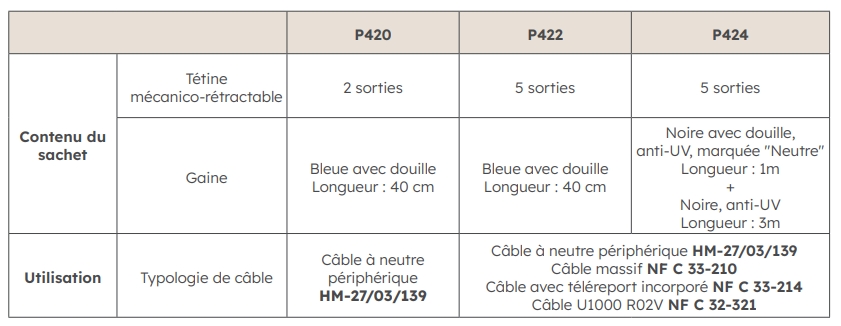

- Le contenu précis de chaque extrémité est détaillé dans le tableau ci-dessous.
