Cosse préisolée à serrage mécanique

Cosse préisolée à serrage mécanique

UTILISATIONC

Cette cosse préisolée à serrage mécanique est utilisée pour des conducteurs aériens moyenne tension recouvert d'isolant (type BLL/BLX) en aluminium ou en cuivre, à âme ronde câblée ou massive, sur des bornes ou des barres en cuivre.

 Elle se met en œuvre hors traction mécanique à l'aide d'une clé hexagonale 6 pans de 13 ou 17 mm.

Elle est fabriquée en cuivre étamé garantissant une compatibilité avec le cuivre et l’aluminium.

La connexion du conducteur est assurée par une ou deux vis à tête fusible, garantissant ainsi un serrage optimal.

DESCRIPTION

 - Le fût est en cuivre étamé recouvert de matières isolantes.

 - La plage est en cuivre étamé et possède un trou de perçage de diamètre M12.

 - Le lopin accueillant le conducteur aérien dispose de stries en contact direct avec l’âme.

 - Des joints sont présents à l'extrémité de la cosse et autour de la ou des vis. Ils permettent une étanchéité optimale.

 - De la graisse neutre est présente sur chaque vis de serrage.

 - Un joint assure l'étanchéité à l'eau à l'entrée du conducteur.

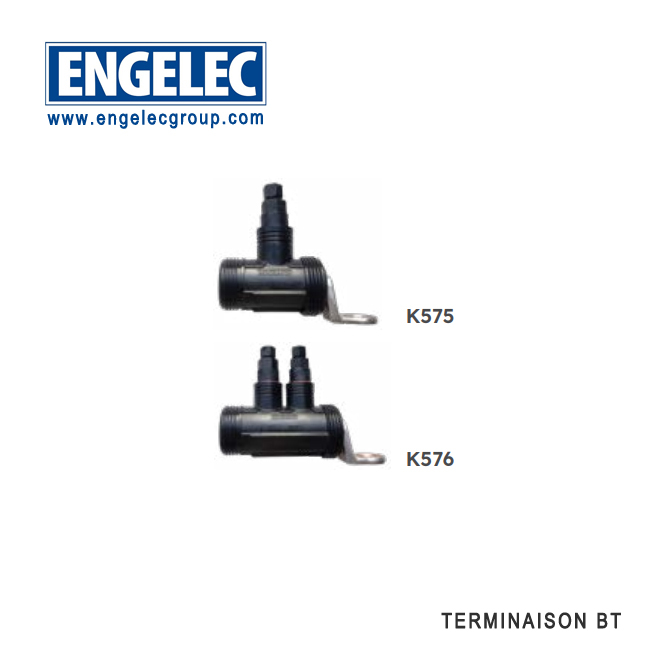

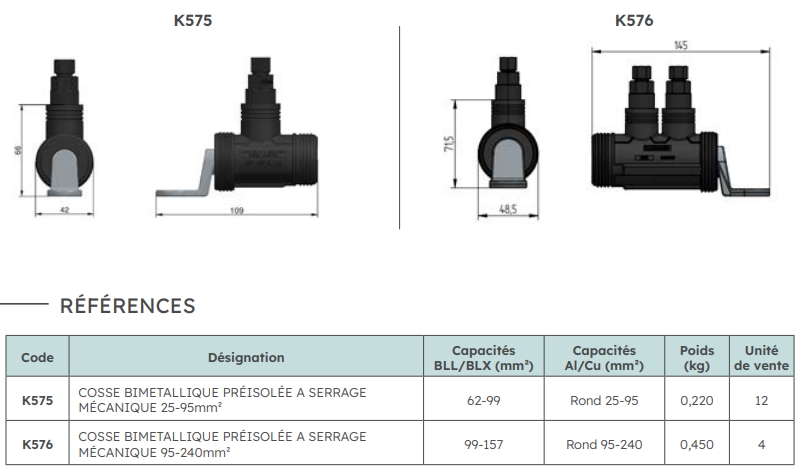

 - La cosse K575 dispose d’une seule vis à tête fusible. La cosse K576 dispose, quant à elle, de deux vis à tête fusible.

 - Les vis de serrage du conducteur disposent d’une tête H13 pour le montage et d’une tête H17 pour un éventuel démontage.

 - Cette cosse se met en œuvre après avoir dénudé le conducteur (longueur à dénuder indiquée sur le lopin).

 - Cette cosse accepte le câble moyenne tension de type BLL / BLX.

 - Une version sans tête de démontage est disponible sur demande.
