Connecteur parafoudre basse tension
UTILISATION
Le connecteur parafoudre est utilisé pour assurer la protection des lignes aériennes basse tension et des équipements électriques contre les surtensions.
Il permet de conduire le courant de la foudre jusqu'au sol.

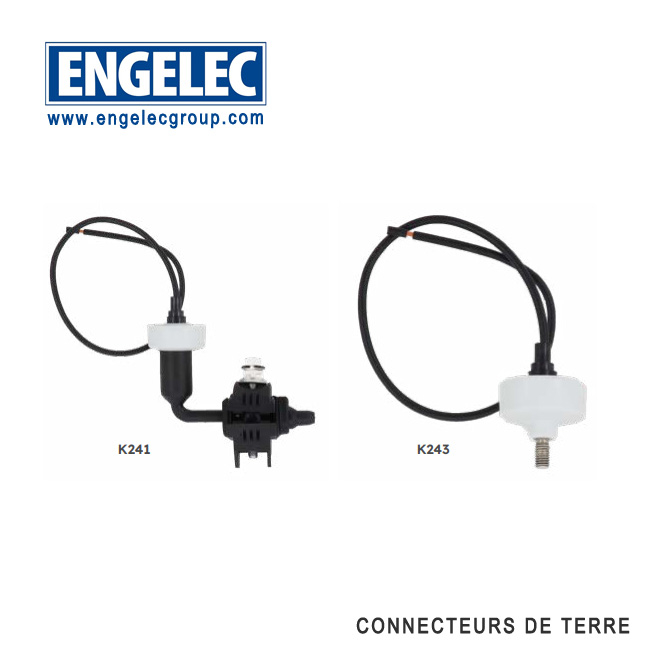

Le connecteur parafoudre comprend les éléments suivants :
- Un connecteur à perforation d'isolant,
- Un embout inséré dans la tétine du connecteur,
- Un parafoudre (oxyde de métal surmoulé de silicone) vissé dans l'embout,
- Un fouet de mise à la terre soudé sur le parafoudre.
Le parafoudre réagit :
- Après un certain nombre de surintensités, lorsque le courant passant dans le parafo
DESCRIPTION
- Le connecteur s'utilise en extérieur uniquement.
- L'altitude maximum d'utilisation est 2000m. - Le connecteur peut s'utiliser pour une température allant de -40°C à +70°C.
- La fréquence d'utilisation est 48-62Hz.
- Le connecteur, l'embout, le parafoudre et le fouet sont constitués de matériaux résistants aux UV et aux flammes.
- Le connecteur est équipé d'un fouet 6mm² multibrins noir isolé de 0,5m de long.
- Le degré de protection du connecteur parafoudre est IP67.
- Le connecteur possède un temps de réponse < 25ns.
Le parafoudre est de Classe II comme défini dans les spécifications de la norme CEI 61643-1.
MISE À LA OEUVRE
- La localisation de la connexion parafoudre est décidée selon les spécifications techniques et les directives des organismes de réglementations électriques. Ces connecteurs doivent être installés sur tous les conducteurs de lignes aériennes de réseau et de branchement, la (les) phase(s) et le neutre étant reliés par les fouets de mise à la terre.
- Afin de protéger de longues sections de lignes aériennes, il est recommandé d'utiliser au moins un connecteur parafoudre tous les 500 mètres.
- Vérifier que l'embout est complètement et correctement inséré dans le connecteur.
- Positionner le connecteur sur le conducteur de façon à ce que le parafoudre et son fouet soient orientés vers le sol. - Avec une clé de 13mm, serrer la tête fusible jusqu'à ce qu'elle se rompe. La tête de 17mm est uniquement fournie pour le démontage. Ne pas s'en servir pour resserrer.
- Lorsque le connecteur parafoudre a été sollicité, protégeant la ligne électrique contre les surtensions, le fouet de mise à la terre est automatiquement déconnecté de la base du cylindre en silicone. Un nouveau parafoudre, disponible en pièce de rechange, doit remplacer l'ancien. Pour ce faire, dévisser l'ancienne partie du parafoudre en silicone de l'embout et visser un parafoudre de rechange, joindre tous les fouets de mise à la terre entre eux et les relier à la terre.
