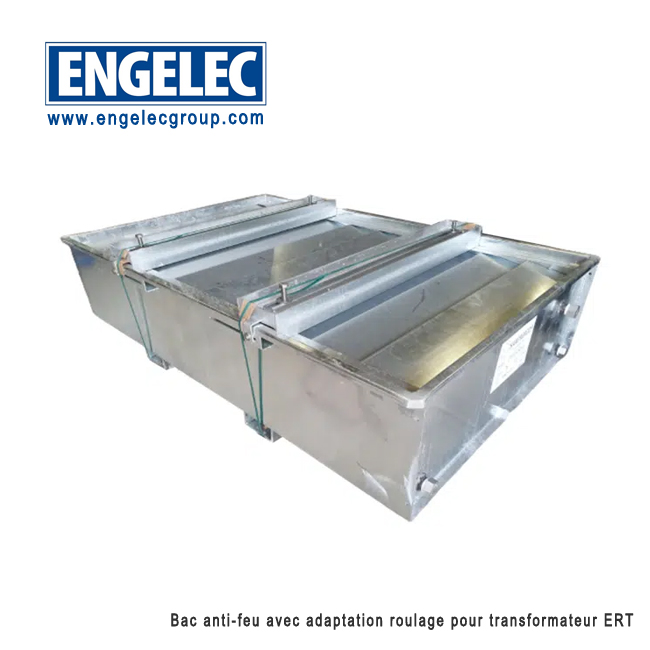

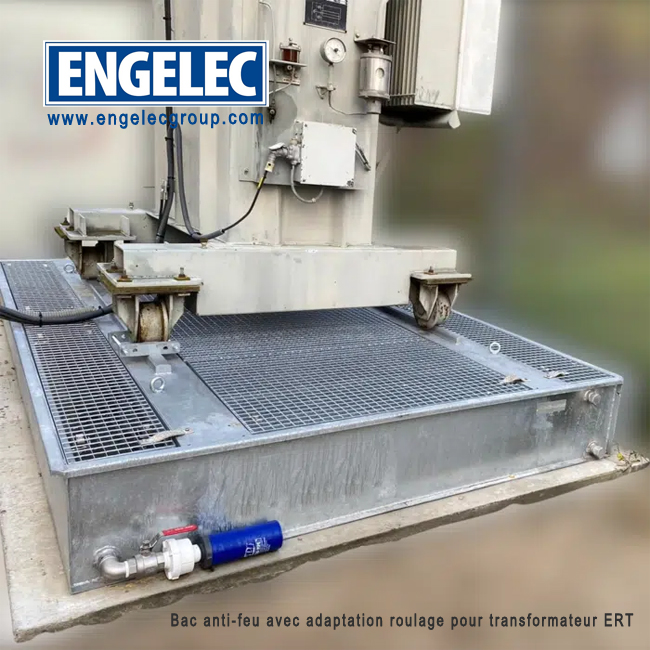

Le ENGELEC gamme de bacs ERT-R inclut l’adaptation permettant le roulage du package transformateur et bac ERT en réutilisant les propres roues du transformateur. Notre ingénierie définit la structure d’adaptation des roues du transformateur au bac standardisé pour les gammes de 160 à 3150 kVA, et sur mesure pour des puissances supérieures ou configurations spéciales (IC, TSA, TCI, AT, …). L’option ERT-R n’inclut pas les roues.
Description de la gamme standard ERT-R :
Cuve en acier S235, épaisseur 3, 4 ou 5 mm ; certificat de galvanisation à chaud selon la norme ISO EN1461-2022.
Soudures doubles étanches sur toutes les parties de zones de rétention afin de garantir une étanchéité complète du bac, inspection qualité unitaire avant sortie d’usine.
Chaque bac est équipé dans sa partie supérieure d'un système d'extinction composé de volets coupe-feu testés au CNPP.
Au-dessus de chaque bac ERT-R, un jeu de 2 poutres support est installé dans le sens de la largeur, il permet de poser l’équipement sur les bacs en toute simplicité. Ces dernières sont réglables : leur positionnement idéal correspond à la norme ECODESIGN ; elles peuvent néanmoins être avancées ou reculées d’un cran par-rapport à cette norme. Le serrage s’effectue sur platines à trous oblongs au moyen de 4 boulons HM10x30 à écrous freins inox type « nylstop » et rondelles larges (LL) d’appui (fournis).
Chaque poids maximum du transformateur sur le bac ERT supportable est calculé sur l’entraxe normatif NFC 51.51.
En pieds de bac, deux traversées de parois étanches sont disponibles pour recevoir des vannes ¼ de tour de 1,5 pouces : la 1ère vanne pour permettre la vidange du bac, la 2nde pour le montage d’un kit de filtration des eaux pluviales. En version standard, le bac est livré avec les deux passages de parois fermés étanches par des bouchons Inox.
Un siphon de sécurité est toujours monté sur les bacs ERT-R, adapté en fond de bac, il permet en cas de fortes pluies ou de blocage du système de filtration d’évacuer le trop plein d’eau sans évacuer d’huile.
Les bacs ERT permettent de garantir une durée de vie en conditions intérieure et extérieure similaire à celle du transformateur électrique ou autre machine qu’ils équipent.
