H59R
ENGELEC
H59R
Size: | |
---|---|
Availability: | |

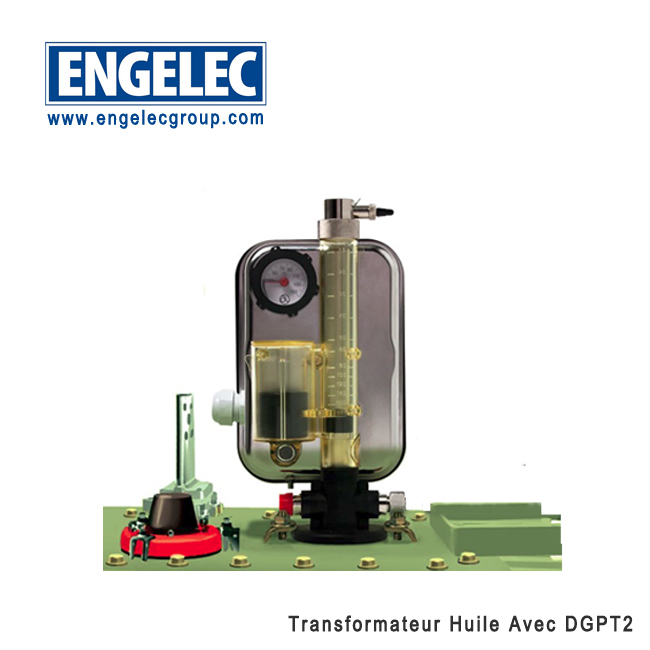

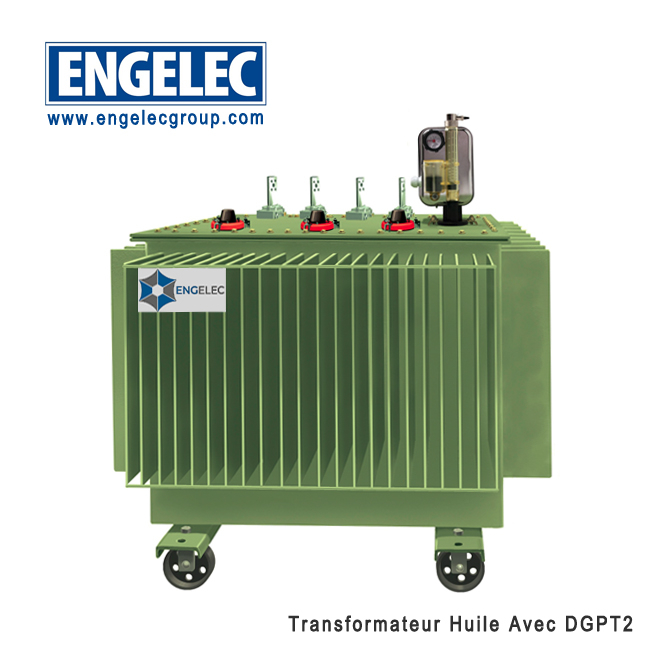

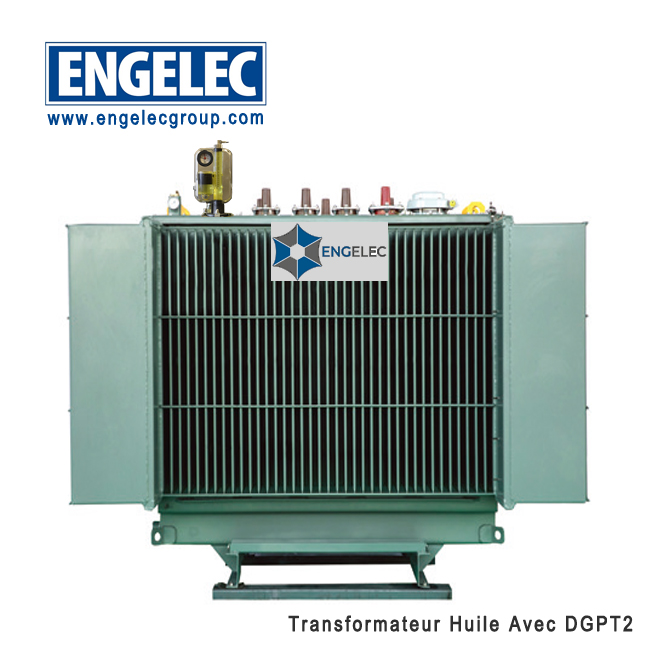

24kV MT/BT transformateurs de type cabine H59 avec DGPT2 protection
Le ENGELEC transformateur de distribution à bain d'huile avec conservateur d'huile est équipé d'un vase d'expansion ou d'un conservateur monté au-dessus du réservoir principal. Nous fournissons un transformateur monté au sol de type H59 avec DGPT2. La dilatation du liquide isolant est compensée à l'intérieur du conservateur par l'élévation du niveau d'huile. Dans le conservateur le haut de l'huile est en contact avec l'air qui doit rester sec pour éviter toute oxydation. Ceci est réalisé en admettant l'air extérieur dans le conservateur à travers un dispositif de dessiccation contenant des cristaux de gel de silice. La bobine HT et BT est enroulée en continu autour du noyau avec une bonne concentricité et un enroulement compact. Notre produit présente les avantages d'une faible consommation et d'une faible pollution sonore en combinant une technologie de nouvelle génération, de bonnes performances et des économies d'énergie. Il est largement utilisé dans le système de distribution d'énergie.
Les ENGELEC transformateurs de type cabine de 200 à 3150 KVA, niveau d’isolement jusqu’à 15KV, 24KV, 36 KV Fréquence 50Hz ou 60Hz.
Transformateurs triphasés.
Destinés pour installation extérieure
Immergés dans l’huile minérale ou végétale
Refroidissement naturel de type ONAN ou KNAN
Étanches à remplissage total
Cuve à ailettes
Température ambiante : 40°C ou 50°C
Traitement anticorrosion
Teinte finale gris RAL 7033 ( Autres teintes nous consulter ).
Galets de roulements
Borne de terre
Remplissage : Soupape (conservateur) / Vanne de limitation de pression (hermétique)
Dispositif de vidange
Capsule SILICAGEL pour transformateur huile
Cadran d’indication du niveau de l’huile
Anneaux de levage
Conservateur d’huile (De 1000 kVA à 3000 kVA)
Commutateur de tension (manoeuvrable même hors tension)
Plaque signalétique
Traversée en porcelaine pour la basse tension et le neutre
Traversée en porcelaine pour la haute tension
Thermomètre à 2 contacts
Relais Buchholz pour les transformateurs avec conservateur
Double tension primaire
Double tension secondaire
Écran électrostatique entre primaire et secondaire
Isolateurs basse tension de type « passe barre »
Huile végétale ou silicone au choix
Borniers en boitier pour les circuits auxiliaires
Fer en U pour l’installation sur poteau électrique (H61)
Isolateurs haute tension embrochables : Elastimold
Isolateurs HT et/ou BT sous capot de protection
Connexions et groupe vectoriel
Pour transfo hermétiques à remplissage intégral : DGPT ou DMCR
Norme CEI 60076
Norme française NFC 52-100
Spécification technique ONEE D60-P60
Yzn11 pour 50 KVA
Dyn11 pour les transformateurs de puissance supérieure ou égale à 100kVA.
D’autres couplages sont disponibles sur demande.
Simple ou double jusqu’à 36KV (5,5-11-15-20-22-30-33kV)
Double 5,5/20KV ; 5,5/22KV ; 15/20KV
Tension primaire réglable par commutateur manœuvrable hors tension ±2,5% ; ± 5% et ± 10%.
D'autres tensions sont disponibles sur demande.
Simple: 400V(B2) ; 231V(B1)
Double: B1 et B2 (débit simultané en B1 et B2), double B1 ou B2.
D'autres tensions sont disponibles sur demande.
24kV MT/BT transformateurs de type cabine H59 avec DGPT2 protection
Le ENGELEC transformateur de distribution à bain d'huile avec conservateur d'huile est équipé d'un vase d'expansion ou d'un conservateur monté au-dessus du réservoir principal. Nous fournissons un transformateur monté au sol de type H59 avec DGPT2. La dilatation du liquide isolant est compensée à l'intérieur du conservateur par l'élévation du niveau d'huile. Dans le conservateur le haut de l'huile est en contact avec l'air qui doit rester sec pour éviter toute oxydation. Ceci est réalisé en admettant l'air extérieur dans le conservateur à travers un dispositif de dessiccation contenant des cristaux de gel de silice. La bobine HT et BT est enroulée en continu autour du noyau avec une bonne concentricité et un enroulement compact. Notre produit présente les avantages d'une faible consommation et d'une faible pollution sonore en combinant une technologie de nouvelle génération, de bonnes performances et des économies d'énergie. Il est largement utilisé dans le système de distribution d'énergie.
Les ENGELEC transformateurs de type cabine de 200 à 3150 KVA, niveau d’isolement jusqu’à 15KV, 24KV, 36 KV Fréquence 50Hz ou 60Hz.
Transformateurs triphasés.
Destinés pour installation extérieure
Immergés dans l’huile minérale ou végétale
Refroidissement naturel de type ONAN ou KNAN
Étanches à remplissage total
Cuve à ailettes
Température ambiante : 40°C ou 50°C
Traitement anticorrosion
Teinte finale gris RAL 7033 ( Autres teintes nous consulter ).
Galets de roulements
Borne de terre
Remplissage : Soupape (conservateur) / Vanne de limitation de pression (hermétique)
Dispositif de vidange
Capsule SILICAGEL pour transformateur huile
Cadran d’indication du niveau de l’huile
Anneaux de levage
Conservateur d’huile (De 1000 kVA à 3000 kVA)
Commutateur de tension (manoeuvrable même hors tension)
Plaque signalétique
Traversée en porcelaine pour la basse tension et le neutre
Traversée en porcelaine pour la haute tension
Thermomètre à 2 contacts
Relais Buchholz pour les transformateurs avec conservateur
Double tension primaire
Double tension secondaire
Écran électrostatique entre primaire et secondaire
Isolateurs basse tension de type « passe barre »
Huile végétale ou silicone au choix
Borniers en boitier pour les circuits auxiliaires
Fer en U pour l’installation sur poteau électrique (H61)
Isolateurs haute tension embrochables : Elastimold
Isolateurs HT et/ou BT sous capot de protection
Connexions et groupe vectoriel
Pour transfo hermétiques à remplissage intégral : DGPT ou DMCR
Norme CEI 60076
Norme française NFC 52-100
Spécification technique ONEE D60-P60
Yzn11 pour 50 KVA
Dyn11 pour les transformateurs de puissance supérieure ou égale à 100kVA.
D’autres couplages sont disponibles sur demande.
Simple ou double jusqu’à 36KV (5,5-11-15-20-22-30-33kV)
Double 5,5/20KV ; 5,5/22KV ; 15/20KV
Tension primaire réglable par commutateur manœuvrable hors tension ±2,5% ; ± 5% et ± 10%.
D'autres tensions sont disponibles sur demande.
Simple: 400V(B2) ; 231V(B1)
Double: B1 et B2 (débit simultané en B1 et B2), double B1 ou B2.
D'autres tensions sont disponibles sur demande.
20kV (15kV) Three phase hermetical oil immersed distribution transformer, SM series
Main Technical Parameters | ||||||
Rated Power | Primary Voltage | H.V.Tapping Range | Secondary Voltage (V) | Connection Group | No-load loss(W) | On-load loss(W) |
25 | 11kV 10kV
6kV
|
±5%
±2*2.5% | 400V 415V 433V
| Dyn11
Yyn0/Yzn1 | 0.10 | 0.60/0.63 |
50 | 0.13 | 0.87/0.91 | ||||
63 | 0.15 | 1.04/1.00 | ||||
80 | 0.18 | 1.25/1.31 | ||||
100 | 0.20 | 1.50/1.58 | ||||
125 | 0.24 | 1.80/1.89 | ||||
160 | 0.27 | 2.20/2.31 | ||||
200 | 0.33 | 2.60/2.73 | ||||
250 | 0.40 | 3.05/3.2 | ||||
315 | 0.48 | 3.65/3.83 | ||||
400 | 0.57 | 4.30/4.52 | ||||
500 | 0.68 | 4.15/5.41 | ||||
630 | 0.81 | 6.20 | ||||
800 | 0.98 | 7.50 | ||||
1000 | 1.16 | 10.30 | ||||
1250 | 1.37 | 12.00 | ||||
1600 | 1.65 | 14.50 | ||||
2000 | 1.96 | 19.8 |
20kV (15kV) Three phase hermetical oil immersed distribution transformer, SM series
Main Technical Parameters | ||||||
Rated Power | Primary Voltage | H.V.Tapping Range | Secondary Voltage (V) | Connection Group | No-load loss(W) | On-load loss(W) |
25 | 11kV 10kV
6kV
|
±5%
±2*2.5% | 400V 415V 433V
| Dyn11
Yyn0/Yzn1 | 0.10 | 0.60/0.63 |
50 | 0.13 | 0.87/0.91 | ||||
63 | 0.15 | 1.04/1.00 | ||||
80 | 0.18 | 1.25/1.31 | ||||
100 | 0.20 | 1.50/1.58 | ||||
125 | 0.24 | 1.80/1.89 | ||||
160 | 0.27 | 2.20/2.31 | ||||
200 | 0.33 | 2.60/2.73 | ||||
250 | 0.40 | 3.05/3.2 | ||||
315 | 0.48 | 3.65/3.83 | ||||
400 | 0.57 | 4.30/4.52 | ||||
500 | 0.68 | 4.15/5.41 | ||||
630 | 0.81 | 6.20 | ||||
800 | 0.98 | 7.50 | ||||
1000 | 1.16 | 10.30 | ||||
1250 | 1.37 | 12.00 | ||||
1600 | 1.65 | 14.50 | ||||
2000 | 1.96 | 19.8 |
