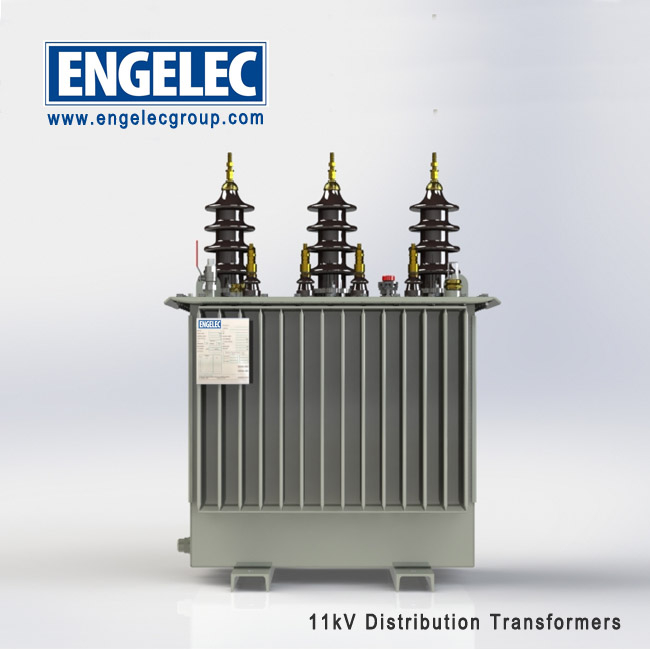

24kV (15~36kV) MT transformateurs haut de poteau huile de type H61
Le ENGELEC transformateur de distribution à bain d'huile avec conservateur d'huile est équipé d'un vase d'expansion ou d'un conservateur monté au-dessus du réservoir principal. Nous fournissons un transformateur monté sur poteau de type H61, un transformateur monté au sol de type H59. La dilatation du liquide isolant est compensée à l'intérieur du conservateur par l'élévation du niveau d'huile. Dans le conservateur le haut de l'huile est en contact avec l'air qui doit rester sec pour éviter toute oxydation. Ceci est réalisé en admettant l'air extérieur dans le conservateur à travers un dispositif de dessiccation contenant des cristaux de gel de silice. La bobine HT et BT est enroulée en continu autour du noyau avec une bonne concentricité et un enroulement compact. Notre produit présente les avantages d'une faible consommation et d'une faible pollution sonore en combinant une technologie de nouvelle génération, de bonnes performances et des économies d'énergie. Il est largement utilisé dans le système de distribution d'énergie.
Les ENGELEC transformateurs haut de poteau (type H61) sont conçu dans le respect des normes en vigueur: • CEI 60076 publications 1-2-3-4 et 5 • UTE C 52-100, 52-112 et 113 • Prescription EDF HN-52-S-20- BS 171 • ONE. D60-P60 Le processus de peinture en quatre étapes garantie une longévité accrue des transformateurs H61et une meilleure résistance à la corrosion • Puissances standards: 50, 100,160, 250, 400kVA • Tensions d'isolement: 15kV, 24kV jusqu'à 36kV Equipements de base Commutateur de réglage cadenassable sur le couvercle (manoeuvrable hors tension). Traversées en porcelaine M. T. sur le couvercle. Traversées en porcelaine B.T. sur le côté latéral gauche. Mise à la terre. Anneaux de levage et de décuvage. Plaque signalétique. Orifice de remplissage. orifice de vidange. Soupape de sécurité
Fabrications & Accessoires standards
Galets de roulements
Borne de terre
Remplissage : Soupape (conservateur) / Vanne de limitation de pression (hermétique)
Dispositif de vidange
Capsule SILICAGEL pour transformateur huile
Cadran d’indication du niveau de l’huile
Anneaux de levage
Conservateur d’huile (De 1000 kVA à 3000 kVA)
Commutateur de tension (manoeuvrable même hors tension)
Plaque signalétique
Traversée en porcelaine pour la basse tension et le neutre
Traversée en porcelaine pour la haute tension
Fabrications & variantes sur demande
Thermomètre à 2 contacts
Relais Buchholz pour les transformateurs avec conservateur
Double tension primaire
Double tension secondaire
Écran électrostatique entre primaire et secondaire
Isolateurs basse tension de type « passe barre »
Huile végétale ou silicone au choix
Borniers en boitier pour les circuits auxiliaires
Fer en U pour l’installation sur poteau électrique (H61)
Isolateurs haute tension embrochables : Elastimold
Isolateurs HT et/ou BT sous capot de protection
Connexions et groupe vectoriel
Pour transfo hermétiques à remplissage intégral : DGPT ou DMCR
Normes
Ces transformateurs sont conformes aux normes et spécifications suivantes:
Couplages
Haute Tension A (HTA)
Simple ou double jusqu’à 36KV (5,5-11-15-20-22-30-33kV)
Double 5,5/20KV ; 5,5/22KV ; 15/20KV
Tension primaire réglable par commutateur manœuvrable hors tension ±2,5% ; ± 5% et ± 10%.
D'autres tensions sont disponibles sur demande.
Basse Tension (BT)
Simple: 400V(B2) ; 231V(B1)
Double: B1 et B2 (débit simultané en B1 et B2), double B1 ou B2.
D'autres tensions sont disponibles sur demande.
