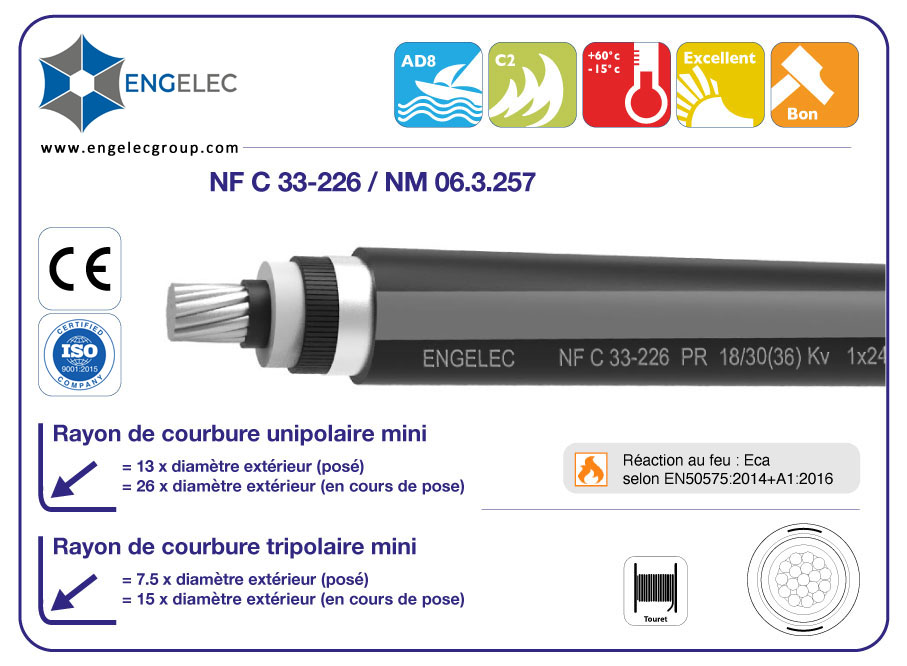

Unipolaire 18/30(36)kV Câbles moyenne HTA NF C 33-226 Aluminium S26 TOUT TERRAIN

Unipolaire 18/30(36)kV Câbles moyenne HTA NF C 33-226 Aluminium S26 TOUT TERRAIN de ENGELEC POWER
  • EEMAC3
  • ENGELEC
  • EEMAC3
Size:
Availability:

18/30(36)kV Unipolaire Câbles moyenne HTA NFC 33-226 Aluminium S26 TOUT TERRAIN

Utilisation

  • Réalisation de liaisons moyenne tension urbaine et rurale

  • Réseaux moyenne tension dans l’industrie privée

  • Posé directement sans protection mécanique supplémentaire

Constitution

  • Triple extrusion simultanée du semi-conducteur interne, isolant et semi-conducteur externe cannelé.

  • L’étanchéité longitudinale est assurée par une poudre gonflant.

  • Le câble est isolé en polyéthylène réticulé à champ radial.

Description

  • Âme rigide câblée en aluminium de classe 2

  • Écran semi-conducteur extrudé

  • Isolant PR / XLPE

  • Écran semi-conducteur extrudé cannelé et pelable + poudre gonflant

  • Ruban alu adhérent à la gaine (posé en long)

  • Gaine en PE (non propagateur de flamme « résistant aux UV et aux termites ») (gaine rouge à la demande)

Points particuliers

  • Tension nominale Uo/U (Um) : 18/30 (36) KV

  • Tension d’essai : 3.5 Uo (KV)

  • Température de pose : 10°C à 50°C

Résistance aux conditions environnementales

  • Étanchéité à l’eau            : Type AD8

  • Aux chocs                        : AG4

  • Aux UV et atmosphère    : AN3/AF2

  • Aux produits chimiques : Bonne

Code ImacabSection (mm²)Diamètre sur isolant approx (mm)Diamètre extérieur approx (mm)Self induction (mH/Km)Capacité (uF/Km)Masse total du câble (Kg/Km)Royon de courbure mini (sur touret ou câble posé) (mm)Conditionnement T : Touret (m)
Aluminium unipolaire                                                                                      Tension 18 / 30 (36 KV)
EE1MAC50T365027.936.00.420.171100575T 1000
EE1MAC95T369529.337.50.380.211200550T 1000
EE1MAC150T3615031.639.50.360.241400590T 1000
EE1MAC240T3624032.941.50.350.261600620T 1000
EE1MAC300T3630036.444.20.340.281800665T 500
EE1MAC400T3640038.846.60.330.302210700T 1000
EE1MAC500T3650043.050.90.320.332700770T 1000
EE1MAC630T3663046.657.00.310.383300855T 1000
