IACM Tripolaire complet 36kV

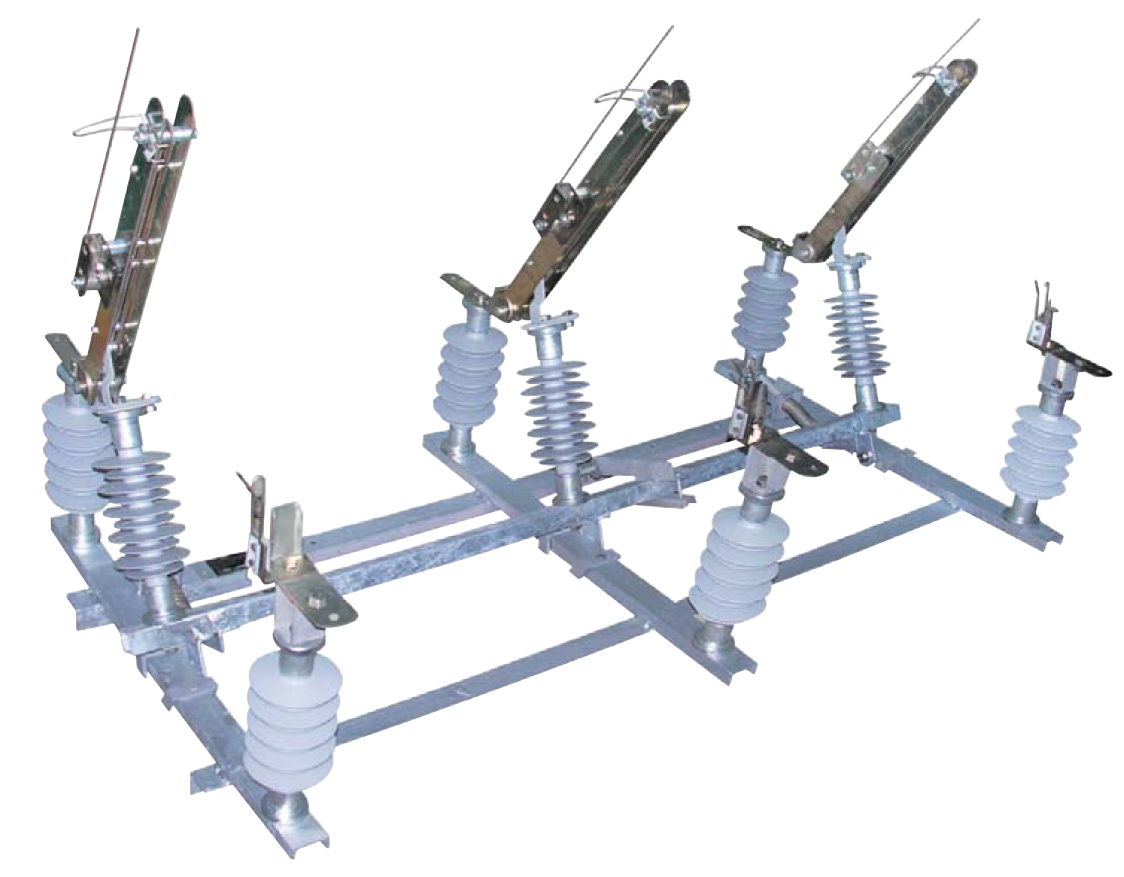

Interrupteur Aérien à commande manuelle (IACM) 36KV

L' interrupteur   sectionneur   aérien   à   coupure   en   charge   et    à    commande    manuelle IACM se trouve généralement au niveau des dérivations, il  permet  d’isoler  une grappe de postes et d’assurer le sectionnement et le bouclage,  il  est  placé  sur  un  support simple  en  béton  d’une   ligne   électrique   aérienne   à   moyenne   tension   jusqu’à   36   kV   . Cet appareil est conforme à la spécification technique de l' Office National d’Electricité STD60-L60 et la norme internationale IEC 60265-1.

L' interrpteur aérien ENGELEC POWER convient à tout type de réseau et notamment à ceux qui nécessitent des manoeuvres fréquentes dans des conditions climatiques sévères (humidité saline, vent de sable, neige, altitude élevée, pollution industrielle, zone à forte densité de pollution.)

Cet appareil est constitué d' un interrupteur muni d’un dispositif de coupure dans l’air constitué par des fouets en acier inoxydable à grande vitesse . Il est muni d’une commande manuelle à accumulation d’énergie donnant une vitesse de fermeture et d’ouverture indépendante de l’opérateur et garantissant le pouvoir de fermeture .

Résultat d’une longue expérience, en coopération avec les exploitants des réseaux électriques de distribution aériens publics et privés, les interrupteurs aériens ENGELEC POWER sont extrêmement fiables et présentent des caractéristiques de sécurité très élevées permettant de les exploiter en toute confiance.

Détails:

• Châssis en profilé acier galvanisé à chaud suivant la norme ISO1461.

•    Articulation  :   tourillonnement   sur   bague   en   bronze.

•    Les isolateurs sont  en  composite  ou  en  porcelaine et  les  armatures  métalliques  sont  en  acier  galvanisé à chaud à scellement externe.

•     Antenne (ou dispositifs de coupure à fouet)  en acier inoxydable supportée par un ressort de torsion permettant un temps réduit d’extinction de l’arc.

•    Bloc antenne en nylon sans graissage pour amortir le mouvement de l’antenne.

•     Dispositif de fermeture brusque par trois ressorts agissant directement sur l’arbre mobile sans entraîner la commande qui ne fait que l’amorce du mouvement.

•  Tresse en cuivre étamé permet d’atteindre les courants assignés et offre des mouvements d’ouverture et de fermeture efficace et facile.

•     Chaises supports constituées de deux éléments symétriques en profilés soudés et galvanisés assurant la fixation de l’interrupteur sur tout support.

•  La poignée est isolante, double, indémontable et saisissable par les deux mains, fabriquée d’un matériau résistant aux rayons UV.

•  L’immobilisation en position «ouverte» ou «fermée» de la commande se fait au moyen d’un verrou en fer qui est percé de trois trous de diamètre 8 mm.

•  La tringlerie est réalisée pour une longueur de 12 m à 14 m.

•  Toutes les pièces sous tension servant à l’assemblage sont en acier inoxydable.

Domaines   d’application   :

•   L’interrupteur sectionneur aérien à coupure en charge et à commande manuelle  est un dispositif de coupure dans l’air, placé sur un support simple en béton d’une ligne électrique aérienne moyenne tension. Il permet d’isoler ou d’établir les courants dans les réseaux de distribution.
