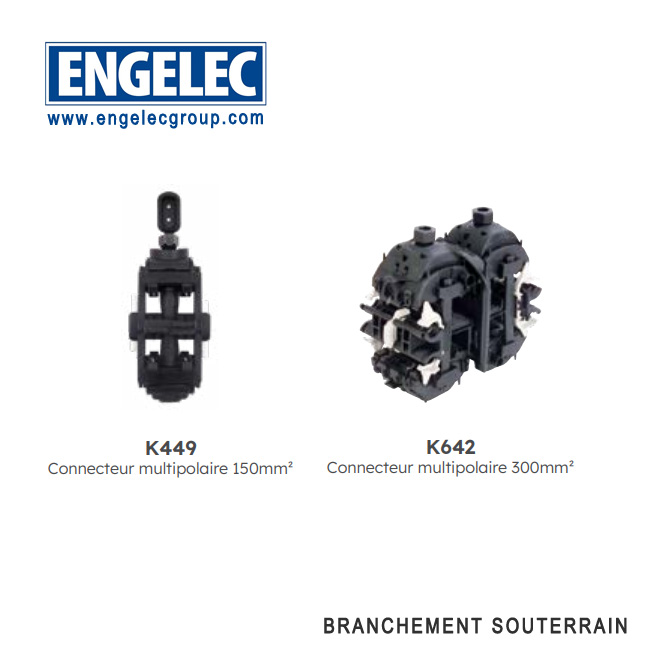

Connecteurs multipolaires (Ring)

Connecteurs multipolaires (Ring)

UTILISATION

Ce connecteur s'utilise en dérivation de branchement sur le réseau souterrain basse tension. Il prend place dans une boîte souterraine.

Il s'utilise sur un câble principal à isolant synthétique de type :

- Circulaire ou sectoral, - En cuivre ou en aluminium,

- À âme massive ou câblée.

DESCRIPTION

- Le contact est réalisé par perforation d'isolant simultanément sur le principal et le dérivé.

- Le connecteur accepte un neutre réduit.

- Des clips ajustables permettent de guider le câble et servent de butée. La dérivation peut être réalisée à droite ou à gauche.

- Le connecteur est composé de :

• 2 modules de serrage IP2X identiques qui permettent un montage non orienté et un serrage simultané sur le dessus,

• 1 clavette pour le verrouillage des modules et pour le maintien déffnitif du connecteur sur le câble.

- Le corps est en matériaux synthétiques affn de sécuriser le travail sous tension.

- L'ergonomie est étudiée pour répondre aux contraintes particulières des travaux souterrains.

- L'efffcacité de serrage est assurée par 2 têtes fusibles, réduisant ainsi le temps de montage.

- Tous les éléments du connecteur sont captifs pour faciliter la mise en oeuvre.

- Le connecteur est IP2X une fois mis en œuvre.

Ces connecteurs sont testés selon les normes DIN VDE 0220 et DIN EN 50393.
