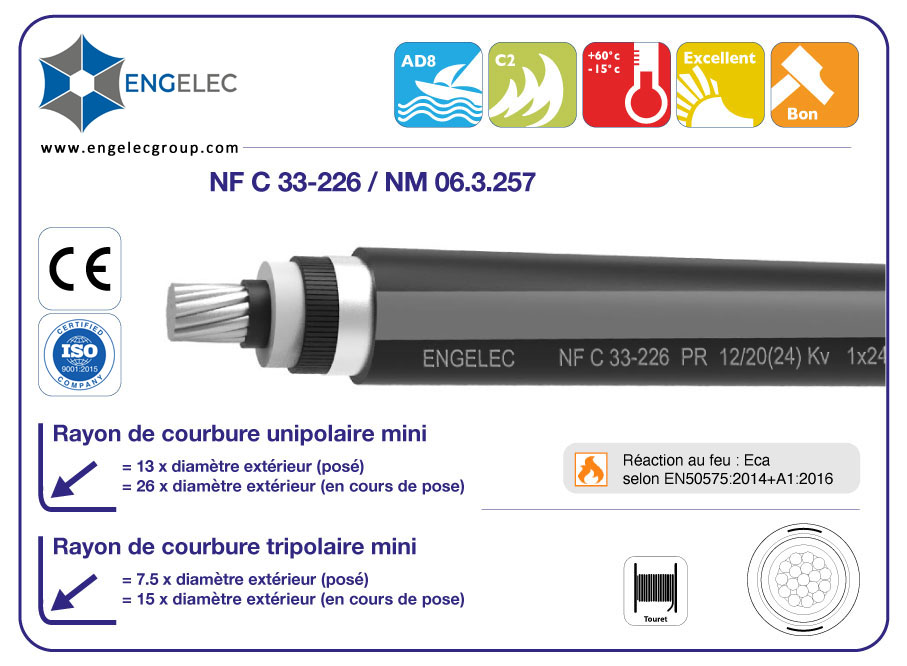

Câbles moyenne HTA NF C 33-226 Aluminium 12/20(24)KV

Câbles moyenne HTA NF C 33-226 Aluminium 12/20(24)kV unipolaire y tripolaire de ENGELEC POWER
  • EEMAC2

  • ENGELEC

  • EEMAC2

Size:
Availability:

12/20(24)kV Câbles moyenne HTA NFC 33-226 Aluminium

Utilisation

  • Réalisation de liaisons moyenne tension urbaine et rurale

  • Réseaux moyenne tension dans l’industrie privée

  • Posé directement sans protection mécanique supplémentaire

Constitution

  • Triple extrusion simultanée du semi-conducteur interne, isolant et semi-conducteur externe cannelé.

  • L’étanchéité longitudinale est assurée par une poudre gonflant.

  • Le câble est isolé en polyéthylène réticulé à champ radial.

Description

  • Âme rigide câblée en aluminium de classe 2

  • Écran semi-conducteur extrudé

  • Isolant PR / XLPE

  • Écran semi-conducteur extrudé cannelé et pelable + poudre gonflant

  • Ruban alu adhérent à la gaine (posé en long)

  • Gaine en PE (non propagateur de flamme « résistant aux UV et aux termites ») (gaine rouge à la demande)

Points particuliers

  • Tension nominale Uo/U (Um) : entre 12/20(24) KV

  • Tension d’essai : 3.5 Uo (KV)

  • Température de pose : 10°C à 50°C

Résistance aux conditions environnementales

  • Étanchéité à l’eau            : Type AD8

  • Aux chocs                        : AG4

  • Aux UV et atmosphère    : AN3/AF2

  • Aux produits chimiques : Bonne

Code ImacabSection (mm²)Diamètre sur isolant approx (mm)Diamètre extérieur approx (mm)Self induction (mH/Km)Capacité (uF/Km)Masse total du câble (Kg/Km)Royon de courbure mini (sur touret ou câble posé) (mm)Conditionnement T : Touret (m)
Aluminium unipolaire                                                                                      Tension 12 / 20 (24 KV)
M6A50T245020.327.50.430.17680410T 1000
M6A95T249524.031.10.410.21900465T 1000
M6A150T2415025.232.80.370.271080470T 1000
M6A240T2424028.436.20.330.321450550T 500
M6A300T2430031.639.50.320.331700600T 500
M6A400T2440034.041.80.320.342030630T 1000
M6A500T2450038.546.20.310.362500695T 1000
M6A630T2463042.050.00.300.453000750T 1000


Part CodeSection nominale (mm²)Diamètre maxi extérieur (mm)Rayon de courbure (mm)Masse approxi (Kg/Km)IntensitéChute de tension cosj=0.8 (VA/Km)Conditionnement T : Touret (m)
Air Libre (30°C)Enterré (20°C)
Aluminium tripolaire                                                                                      Tension 12 / 20 (24 KV)
EEMAC50T243x1x5059.047020101801891.27T 700
EEMAC95T243x1x9565.552026502762770.69T 500
EEMAC150T243x1x15067.054030403623530.49T 500
EEMAC240T243x1x24076.060042604954660.33T 500
EEMAC300T243x1x30084.070051005725270.16T 250
