UTILISATIONC

Cet ensemble d'ancrage s'utilise pour l'ancrage 1500daN simple ou double du réseau aérien basse tension en conducteurs isolés torsadés à neutre porteur isolé de section 54,6 et 70mm².

Il comprend une console pouvant soutenir jusqu'à deux pinces d'ancrage.

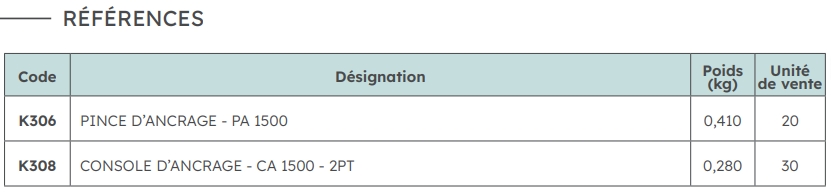

DESCRIPTION

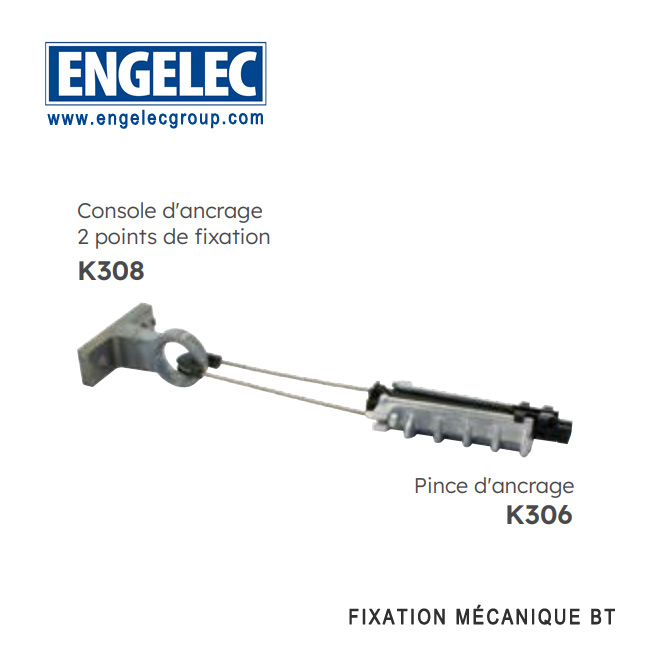

Pince d'ancrage :

- Le corps est en alliage d’aluminium.

- Les clavettes sont en matériau synthétique résistant aux UV. Elles sont imperdables.

- La câblette ffexible en acier inoxydable est imperdable. Elle est équipée d'une selle résistante, isolée et mobile.

- La ffxation du neutre porteur isolé est assurée par les clavettes sans en abîmer l'isolation.

 Console d’ancrage :

- La console est en alliage d'aluminium et permet l’ancrage simple ou double.

- La ffxation sur poteau est assurée par un ou deux boulons de diamètre 14 ou 16mm avec rondelles adaptées ou à l’aide de deux feuillards en acier inoxydable 20x0,7mm.

Cet ensemble d'ancrage répond aux critères des normes NF C 33-041 et EN 50-483-3.

MISE EN OEUVRE

- Fixer la console sur le poteau à l'aide d'un ou deux boulons de diamètre 14 ou 16mm avec les rondelles adaptées ou à l'aide de deux feuillards en acier inoxydable 20x0,7mm.

- Ouvrir la torsade aérienne à l'endroit de mise en œuvre.

- Faire glisser les clavettes en arrière.

- Insérer le neutre porteur entre les clavettes. - Pousser les clavettes dans la pince en maintenant le neutre porteur. - Accrocher la pince sur la console. - Un serrage supplémentaire est réalisé automatiquement par les clavettes.
