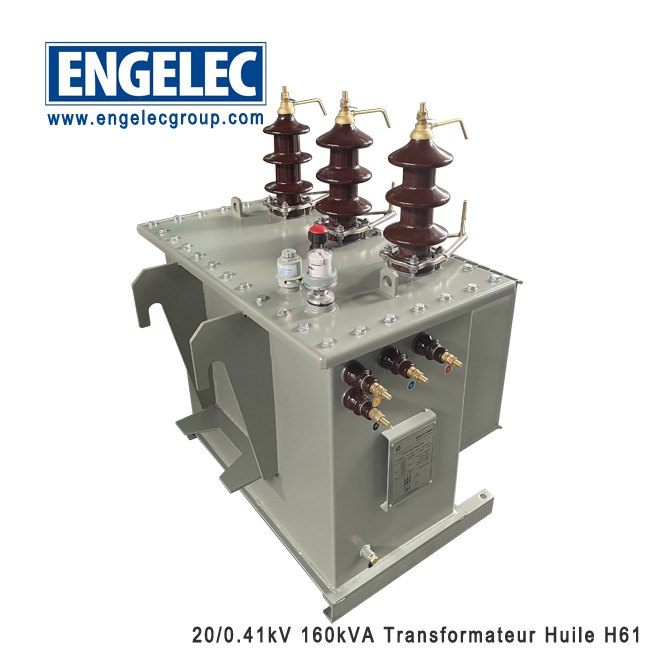

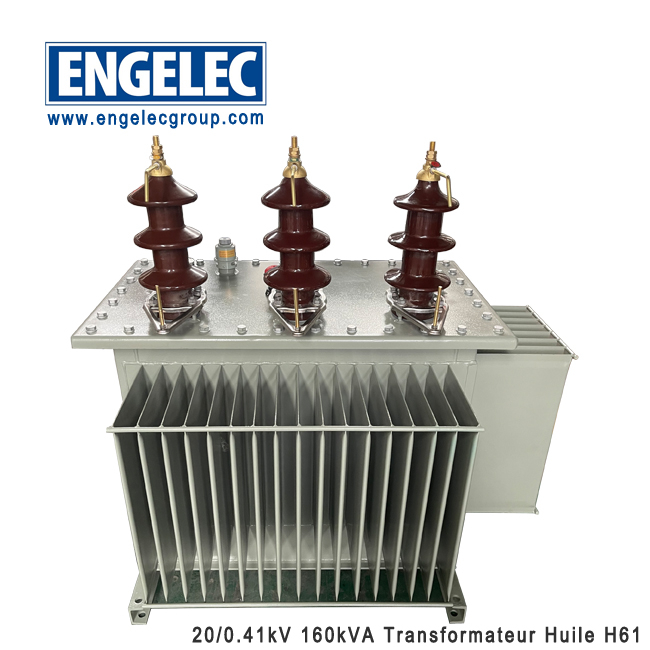

15kV_160kVA-100kVA-50kVA MT transformateurs haut de poteau huile de type H61

15kV 160kVA-100kVA-50kVA MT transformateurs haut de poteau huile de type H61

Le ENGELEC transformateur de distribution à bain d'huile avec conservateur d'huile est équipé d'un vase d'expansion ou d'un conservateur monté au-dessus du réservoir principal. Nous fournissons un transformateur monté sur poteau de type H61, un transformateur monté au sol de type H59. La dilatation du liquide isolant est compensée à l'intérieur du conservateur par l'élévation du niveau d'huile. Dans le conservateur le haut de l'huile est en contact avec l'air qui doit rester sec pour éviter toute oxydation. Ceci est réalisé en admettant l'air extérieur dans le conservateur à travers un dispositif de dessiccation contenant des cristaux de gel de silice. La bobine HT et BT est enroulée en continu autour du noyau avec une bonne concentricité et un enroulement compact. Notre produit présente les avantages d'une faible consommation et d'une faible pollution sonore en combinant une technologie de nouvelle génération, de bonnes performances et des économies d'énergie. Il est largement utilisé dans le système de distribution d'énergie.

Les ENGELEC transformateurs haut de poteau (type H61) sont conçu dans le respect des normes en vigueur: • CEI 60076 publications 1-2-3-4 et 5 • UTE C 52-100, 52-112 et 113 • Prescription EDF HN-52-S-20- BS 171 • ONE. D60-P60 Le processus de peinture en quatre étapes garantie une longévité accrue des transformateurs H61et une meilleure résistance à la corrosion • Puissances standards: 50, 100,160, 250, 400kVA • Tensions d'isolement: 15kV, 24kV jusqu'à 36kV Equipements de base Commutateur de réglage cadenassable sur le couvercle (manoeuvrable hors tension). Traversées en porcelaine M. T. sur le couvercle. Traversées en porcelaine B.T. sur le côté latéral gauche. Mise à la terre. Anneaux de levage et de décuvage. Plaque signalétique. Orifice de remplissage. orifice de vidange. Soupape de sécurité

Fabrications & Accessoires standards

• Galets de roulements

• Borne de terre

• Remplissage : Soupape (conservateur) / Vanne de limitation de pression (hermétique)

• Dispositif de vidange

• Capsule SILICAGEL pour transformateur huile

• Cadran d’indication du niveau de l’huile

• Anneaux de levage

• Conservateur d’huile (De 1000 kVA à 3000 kVA)

• Commutateur de tension (manoeuvrable même hors tension)

• Plaque signalétique

• Traversée en porcelaine pour la basse tension et le neutre

• Traversée en porcelaine pour la haute tension




Normes

Couplages

        Basse Tension (BT)

• Simple: 400V(B2) ; 231V(B1)

• Double: B1 et B2 (débit simultané en B1 et B2), double B1 ou B2.

• D'autres tensions sont disponibles sur demande.
