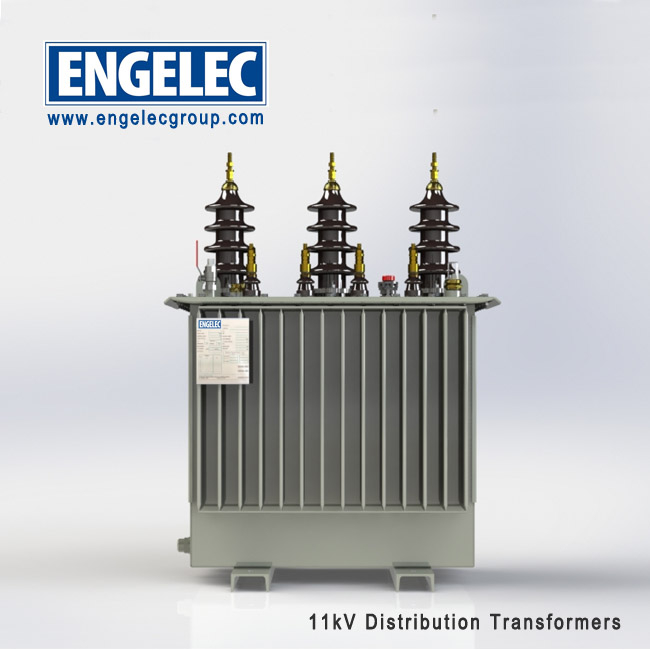

15~36kV MT transformateurs haut de poteau huile de type H61

ENGELEC POWER Transfo vous propose des Transformateurs Huile Triphasés de type H59 et H61.
Ces transformateurs peuvent être installés au sol (H59) ou sur poteau (H61). Ils sont disponibles en version standard ou en version EcoDesign.Les délais de fabrication et de livraison varient entre 4 semaines en fonction de notre stock de matières premières. Ces délais peuvent être écourtés selon nos possibilités et les impératifs de nos clients.
Ces produits sont destinés aux organismes d’installations électriques professionnels.
Notre gamme de transformateurs triphasés en huile regroupe les puissances de 25 kVA à 3000 kVA. Tension 15kV, 24kV jusqu’à 33kV en classe d’isolement à 36kV
  • H61
  • ENGELEC
  • H61
Size:
Availability:

24kV (15~36kV) MT transformateurs haut de poteau huile de type H61


Le ENGELEC transformateur de distribution à bain d'huile avec conservateur d'huile est équipé d'un vase d'expansion ou d'un conservateur monté au-dessus du réservoir principal. Nous fournissons un transformateur monté sur poteau de type H61, un transformateur monté au sol de type H59. La dilatation du liquide isolant est compensée à l'intérieur du conservateur par l'élévation du niveau d'huile. Dans le conservateur le haut de l'huile est en contact avec l'air qui doit rester sec pour éviter toute oxydation. Ceci est réalisé en admettant l'air extérieur dans le conservateur à travers un dispositif de dessiccation contenant des cristaux de gel de silice. La bobine HT et BT est enroulée en continu autour du noyau avec une bonne concentricité et un enroulement compact. Notre produit présente les avantages d'une faible consommation et d'une faible pollution sonore en combinant une technologie de nouvelle génération, de bonnes performances et des économies d'énergie. Il est largement utilisé dans le système de distribution d'énergie.


Les ENGELEC transformateurs haut de poteau (type H61) sont conçu dans le respect des normes en vigueur: • CEI 60076 publications 1-2-3-4 et 5 • UTE C 52-100, 52-112 et 113 • Prescription EDF HN-52-S-20- BS 171 • ONE. D60-P60 Le processus de peinture en quatre étapes garantie une longévité accrue des transformateurs H61et une meilleure résistance à la corrosion • Puissances standards: 50, 100,160, 250, 400kVA • Tensions d'isolement: 15kV, 24kV jusqu'à 36kV Equipements de base Commutateur de réglage cadenassable sur le couvercle (manoeuvrable hors tension). Traversées en porcelaine M. T. sur le couvercle. Traversées en porcelaine B.T. sur le côté latéral gauche. Mise à la terre. Anneaux de levage et de décuvage. Plaque signalétique. Orifice de remplissage. orifice de vidange. Soupape de sécurité

Fabrications & Accessoires standards

  • Galets de roulements

  • Borne de terre

  • Remplissage : Soupape (conservateur) / Vanne de limitation de pression (hermétique)

  • Dispositif de vidange

  • Capsule SILICAGEL pour transformateur huile

  • Cadran d’indication du niveau de l’huile

  • Anneaux de levage

  • Conservateur d’huile (De 1000 kVA à 3000 kVA)

  • Commutateur de tension (manoeuvrable même hors tension)

  • Plaque signalétique

  • Traversée en porcelaine pour la basse tension et le neutre

  • Traversée en porcelaine pour la haute tension

Fabrications & variantes sur demande

  • Thermomètre à 2 contacts

  • Relais Buchholz pour les transformateurs avec conservateur

  • Double tension primaire

  • Double tension secondaire

  • Écran électrostatique entre primaire et secondaire

  • Isolateurs basse tension de type « passe barre »

  • Huile végétale ou silicone au choix

  • Borniers en boitier pour les circuits auxiliaires

  • Fer en U pour l’installation sur poteau électrique (H61)

  • Isolateurs haute tension embrochables : Elastimold

  • Isolateurs HT et/ou BT sous capot de protection

  • Connexions et groupe vectoriel

  • Pour transfo hermétiques à remplissage intégral : DGPT ou DMCR



Normes

Ces transformateurs sont conformes aux normes et spécifications suivantes:
  • Norme CEI 60076

  • Norme française NFC 52-100

  • Spécification technique ONEE D60-P60

Couplages

  • Yzn11 pour 50 KVA

  • Dyn11 pour 100 et 160 KVA.

  • D’autres couplages sont disponibles sur demande.

Tensions assignées

        Haute Tension A (HTA)
  • Simple ou double jusqu’à 36KV (5,5-11-15-20-22-30-33kV)

  • Double 5,5/20KV ; 5,5/22KV ; 15/20KV

  • Tension primaire réglable par commutateur manœuvrable hors tension ±2,5% ; ± 5% et ± 10%.

  • D'autres tensions sont disponibles sur demande.

        Basse Tension (BT)
  • Simple: 400V(B2) ; 231V(B1)

  • Double: B1 et B2 (débit simultané en B1 et B2), double B1 ou B2.

  • D'autres tensions sont disponibles sur demande.



20kV (15kV) Three phase hermetical oil immersed distribution transformer, SM series


Main Technical Parameters

Rated Power
   (kVA)

Primary Voltage
(kV)

H.V.Tapping Range

Secondary Voltage

(V)

Connection Group

No-load loss(W)

On-load loss(W)

25

11kV


10kV


  6kV

±5%

±2*2.5%


400V

415V

433V


Dyn11


Yyn0/Yzn1

0.10

0.60/0.63

50

0.13

0.87/0.91

63

0.15

1.04/1.00

80

0.18

1.25/1.31

100

0.20

1.50/1.58

125

0.24

1.80/1.89

160

0.27

2.20/2.31

200

0.33

2.60/2.73

250

0.40

3.05/3.2

315

0.48

3.65/3.83

400

0.57

4.30/4.52

500

0.68

4.15/5.41

630

0.81

6.20

800

0.98

7.50

1000

1.16

10.30

1250

1.37

12.00

1600

1.65

14.50

2000

1.96

19.8
