12/20(24)KV tripolaire Câbles moyenne HTA NF C 33-226 Aluminium S26 TOUT TERRAIN

12/20(24)KV tripolaire Câbles moyenne HTA NF C 33-226 Aluminium S26 TOUT TERRAIN de ENGELEC POWER
  • EE3MAC2
  • ENGELEC
  • EE3MAC2
Size:
Availability:

12/20(24)kV Tripolaire Câbles moyenne HTA NFC 33-226 Aluminium TOUT TERRAIN
NF C 33-226 / NM 06.3.257

Utilisation

  • Réalisation de liaisons MT urbaines et rurales

  • Réseaux MT dans l’industrie privée

  • Posé directement sans protection mécanique  supplémentaire et sans apport de sable et sans contrôle de remblai (Câble HTA tout terrain)

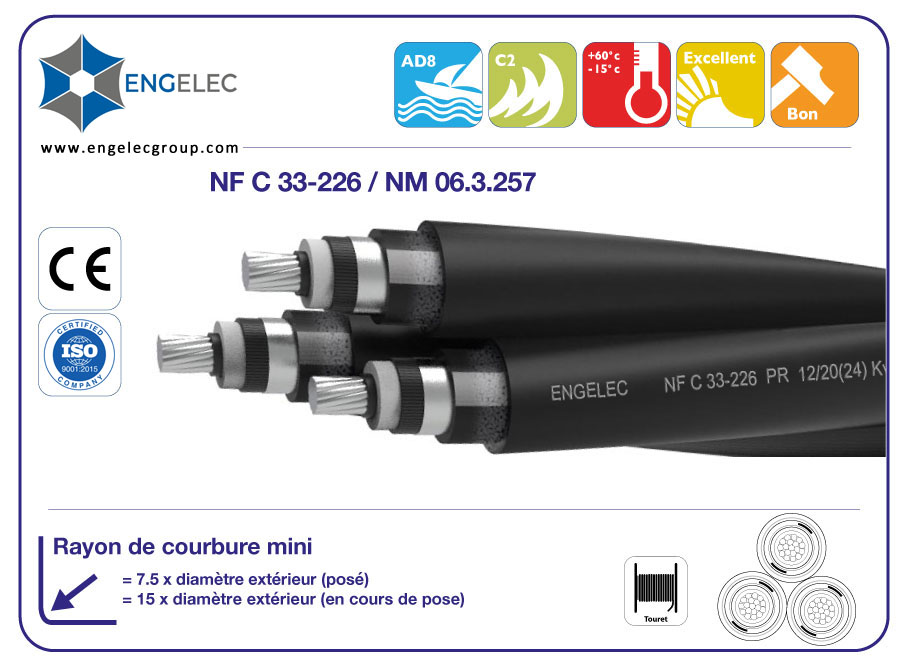

Description

  1. Âme rigide câblée en Alu ou en Cu de classe 2

  2. Écran semi conducteur extrudé

  3. Isolant PR (XLPE)

  4. Écran semi-conducteur cannelé et pelable+poudre gonflant

  5. Ruban Alu adhérent / PE Gaine en PE

  6. Gaine en PE

  7. Ruban séparateur étanche

  8. Gaine supérieure lisse

Points particuliers

  • Tension nominale Uo/U : entre 12/20 (24) KV et 18/30 (36) KV

  • Tension d’essai ≈ 3,5 Uo (KV)

  • Rayon de courbure est identique à celui du câble standard

  • Amortissement des contraintes mécaniques à la nature et à la forme de la gaine supérieure

  • Résistance aux chocs, à l’abrasion et au poinçonnement

  • Perte maxi de 1% d’intensité admissible par rapport au câble sans gaine supérieure

Part CodeSection nominale (mm²)Diamètre maxi extérieur (mm)Rayon courbure (mm)Masse approxi (Kg/Km)Self induction (mH/Km)Chute de tension cosj=0.8(VA/Km)Conditionnement T : Touret (m)
Air libre (30°C)En terré (20°C)
Aluminium tripolaire                                                                                      Tension 12 / 20 (24 KV)
M6AC50R12   3x1x50      67      500   2600  178 187           1.27T 500
M6AC95R12   3x1x95      73      550   3300  273 275           0.69T 500
M6AC150R12  3x1x150      76      660   3900  358 350           0.49T 500
M6AC240R12  3x1x240      84      700   5050  490 461           0.33T 500
